モジュラーシステム
ラボの要件を満たす柔軟な分取精製ソリューション
Empower ソフトウェアの汎用性とウォーターズのクロマトグラフィーソリューションのシンプルさを組み合わせることで、ラボのニーズを完全に満たす柔軟な分取精製ソリューションが実現します。
ウォーターズの分析スケールからセミ分取スケールまでの精製ソリューションを使用すると、完全な分取システムの高度な機能がなくても、限られた数のサンプルを効果的に精製することができます。実験台の端に設置できるウォーターズのモジュラーシステムは、化学者が使用するまで待機させることができ、マイクログラム単位からミリグラム単位の化合物の分取精製に最適です。
最大 300 mL/分の流速で送液できるウォーターズのモジュラー溶媒送液システムのフルラインアップにより、ユーザー固有のアプリケーションに合わせて理想的なシステムソリューションを構成できます。
モジュラーシステム
概要
- 確実な自動運転を行える頑健で信頼性の高いシステムにより、1 日に数サンプルから数百サンプルまで、増え続けるワークロードの要求に容易に対応できる
- 柔軟な構成により、分析クロマトグラフィーから分取クロマトグラフィーまで、シームレスにスケールアップできる
- Empower ソフトウェアを使用することで、数回クリックするだけで精製結果が得られ、取り込み、リアルタイムモニタリング、総合的な結果管理が行える
- スループットとスケールの要件に従って、手動または自動の注入用にシステムを構成できる
- 柔軟な溶媒送液機能により、最大 300 mL/分の流速に対応可能
- 使いやすいコンソールと時間が節約できるソフトウェア機能を使用して、手動注入または自動注入用に溶媒とサンプルを管理できる
- ウォーターズ独自の Optimum Bed Density（OBD、最適ベッド密度）カラムにより、高いサンプルロード量と優れたカラム安定性が得られる
推奨用途：マイクログラム単位からミリグラム単位の対象化合物の最適な分取精製
代表的なカラム内径代表的なカラム内径
|
最大流速最大流速
|
溶媒管理溶媒管理
|
サンプルロード量サンプルロード量
|
|---|---|---|---|
|
2.0 ～ 19.0 mm |
22.5 mL/分 |
1525 EF |
µg 単位 ～ 数十 mg 単位 |
|
4.6 ～ 30.0 mm |
50.0 mL/分 |
2535 クオータナリーグラジエントモジュール |
mg 単位 ～ g 単位 |
|
4.6 ～ 50.0 mm |
150.0 mL/分 |
2545 クオータナリーグラジエントモジュール |
mg 単位 ～ g 単位 |
|
7.8 ～ 75.0 mm |
300.0 mL/分 |
2555 クオータナリーグラジエントモジュール |
mg 単位 ～ 数十 g 単位 |
Empower の統合された機能により、制御を維持し、即座に回答を得る

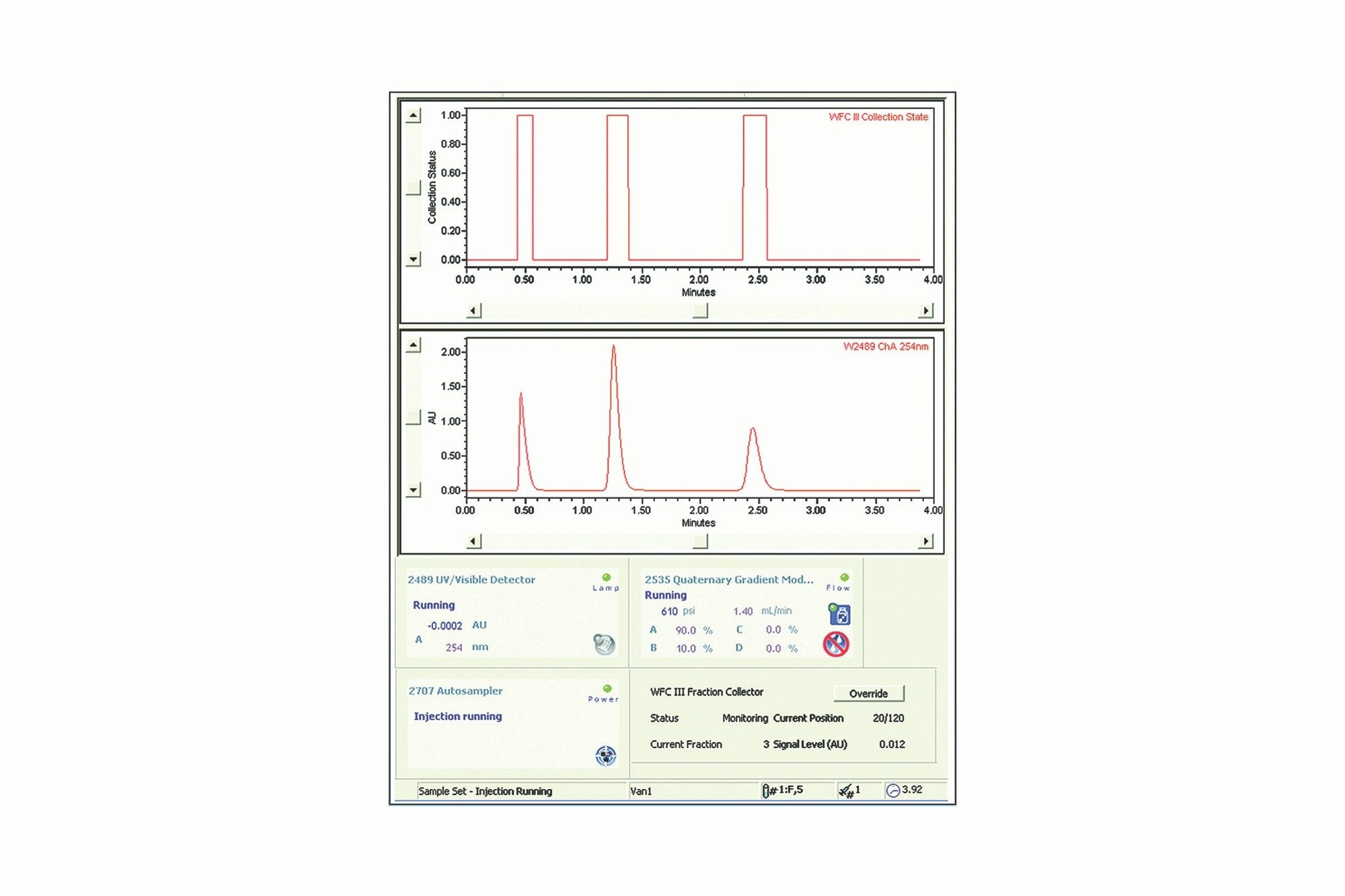

Empower ソフトウェアを使用して、装置インターフェースから Waters フラクションコレクター III を制御します。装置コントロールソフトウェア（ICS）が読み込まれると、このインターフェースは既存の Empower コントロールコンポーネントとシームレスに統合されます。コレクターコントロールソフトウェアを使用すると、回収容器の設定や回収ルーチンのプログラミングを簡単に行うことができます。フラクションコレクターからリアルタイムのフィードバックを受けて、回収プロセスの現在の状況や回収済みフラクションの場所に関する情報を取得して、即座に回答を得ることができます。
さまざまな回収法を効率的かつ簡単に実行できる
使いやすい回収コントロールインターフェースにより、以下のさまざまな回収法を簡単に実行できます。
- 時間区切りですべてを回収する
- 分析の特定の部分を時間ベースで回収する
- トリガーされたフラクションの間の溶離液を回収する
- しきい値、傾き、または傾きとしきい値に基づく検出器によるトリガーを使用して回収する
同じ容器へのフラクションの注入と回収を繰り返す必要がある大容量サンプルの場合、回収プロトコルの 1 つのボックスにチェックマークを入れるだけで、このタスクを実行できます。低流速運転の場合、連続するフラクションの間でダイバーターバルブの開閉を回避するように選択でき、サンプルの重要な部分が廃液に向けられるリスクが避けられます。

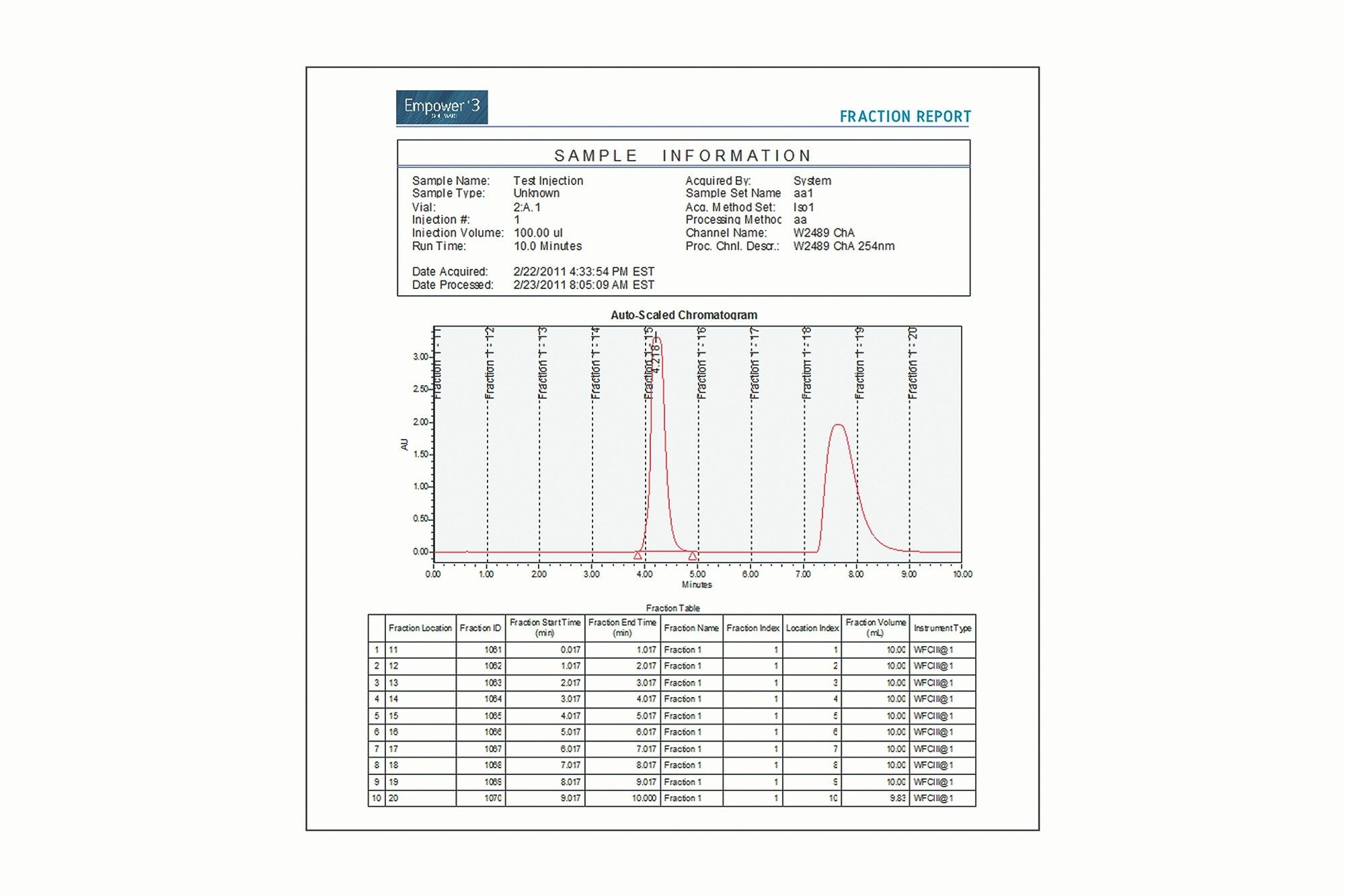

フラクション回収情報が Empower ソフトウェアのデータセットに組み込まれ、包括的レポートで使用できます。レポートを電子形式で表示したり、データベースに保存して必要に応じて追跡・検索したりすることができます。
フラクション回収と検出を統合して信頼性の高い結果を取得する
小型で柔軟かつ使いやすいウォーターズのフラクションコレクター III は、単独でもウォーターズのサンプル分取精製ソリューションの一部としても使用でき、向上したサンプル回収キャパシティーで効率的にフラクションを回収できます。小規模の作業環境と大規模の作業環境の両方とも対応できるように設計されており、多くのウォーターズのシステム構成と容易に統合できます。
ウォーターズの検出器を組み込むことにより、分離スケールの要件を満たしながら、分析精製およびセミ分取精製のワークフローを合理化します。当社の検出テクノロジーは、感度、安定性、使いやすさの点で優れており、ラボの課題に取り組むのに必要なものが揃っています。使用するアプリケーションに適した検出オプションは、以下から選択できます。
- 紫外/可視（UV/Vis）吸光度
- エバポレイト光散乱（ELS）
- フォトダイオードアレイ（PDA）
- エバポレイト光散乱（ELS）質量分析（MS）
- アナログ
リソース
ドキュメント
サポート
関連情報
モジュラーシステムのFAQ
モジュラーシステムは流量とカラムサイズに関してどの程度柔軟ですか？
Watersのモジュラー精製システムは、幅広い流量とカラム寸法を提供し、ユーザーが特定の精製ニーズに合わせてセットアップを調整できるようにします。流量能力は22.5 mL/minから300 mL/minまであり、1525 EF、2535、2545、2555四元勾配モジュールを含む溶媒供給モジュールの選択によってサポートされています。カラムの互換性は内径2.0 mmから75.0 mmまでで、マイクログラムから数十グラムのスケールの精製をカバーします。
同じシステムを使用して分析から製備ワークフローにスケールアップできますか？
はい、Watersのモジュラーシステムは、分析から製備ワークフローへのシームレスなスケールアップを可能にするよう設計されています。同じシステムプラットフォームが幅広いカラムサイズと流量をサポートし、マイクログラムレベルのスクリーニングからミリグラムまたはグラムスケールの精製に移行する際に、コアコンポーネントを変更する必要がありません。溶媒供給モジュールと注入オプションは、精製タスクの進化するスケールに合わせて構成可能です。Empowerソフトウェアは、すべてのスケールでのメソッド制御とデータ処理の継続性を確保し、ワークフローの移行を簡素化します。
どのような分取オプションが利用可能で、どのように制御されますか？
Watersのモジュラーシステムは、Fraction Collector IIIを使用しており、小規模および大規模な精製ワークフローの両方に対応したコンパクトで多用途なツールです。時間スライス、信号しきい値または傾斜に基づく検出器トリガー収集、連続分取プールなど、幅広い収集技術をサポートしています。コレクターはEmpowerソフトウェアと完全に統合されており、収集パラメータの設定、リアルタイムの収集状況の表示、分取データを取得データセットに直接埋め込むためのユーザーフレンドリーなインターフェースを提供します。
