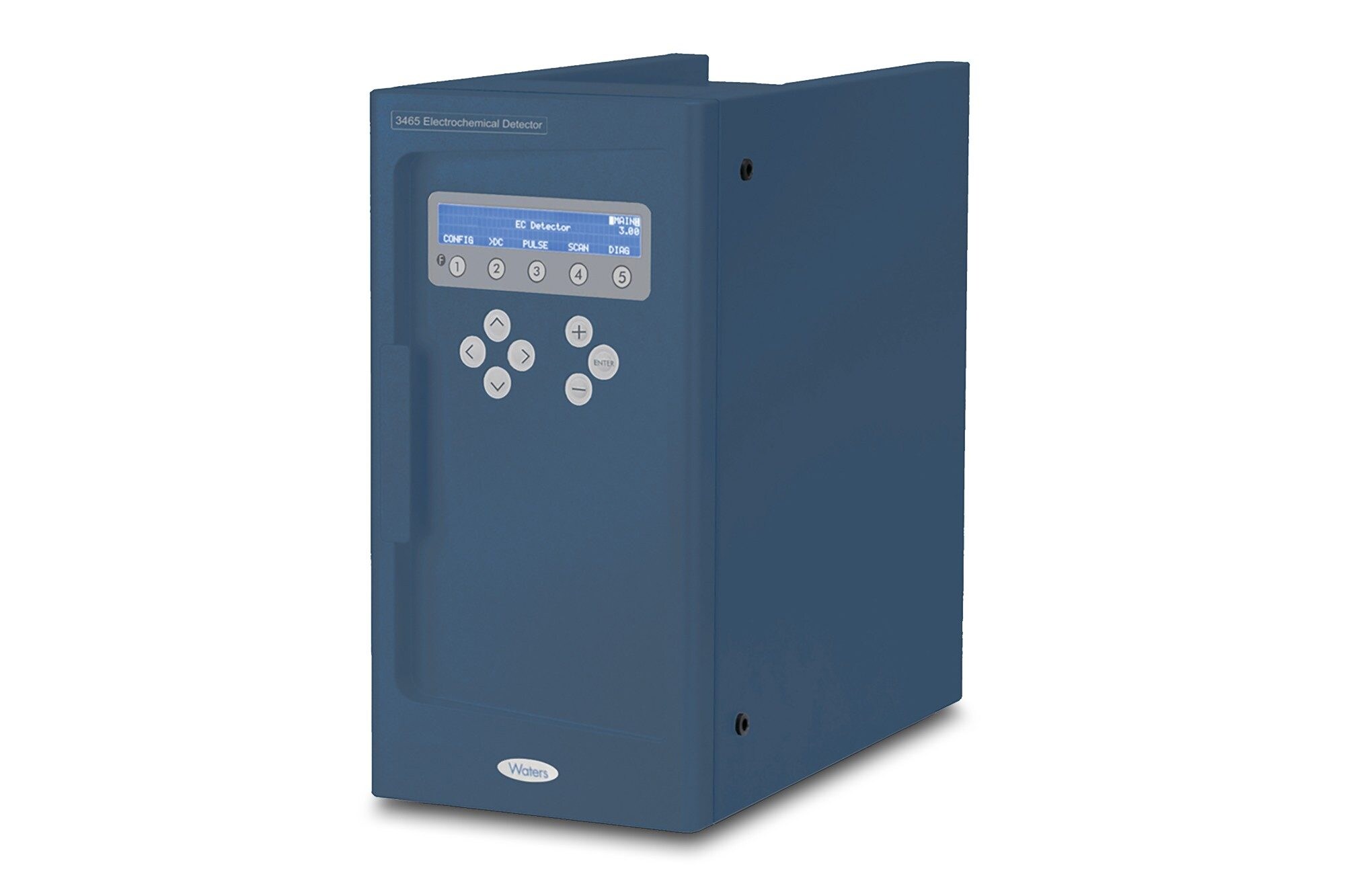

LC システム用 3465 電気化学検出器
感度、信頼性、シンプルさの組み合わせ
Waters 3465 電気化学検出器は、電気化学検出に対して感度、信頼性、シンプルさを併せ持っています。その汎用的な検出モードは、幅広い化合物を分析するのに適しています。
3465 電気化学検出器では複数のフローセルの使用が可能で、作用電極と参照電極を組み合わせた設計により、コストが削減され、柔軟性が向上しています。このフローセルは複数の参照電極に対応しています。ISAAC は従来型の塩橋設計で、気泡生成が抑えられます。Hy-Ref は糖質分析に適切で、極端な移動相にも適合します。この検出器は超微量分析用に設計されており、分析スケールとマイクロボアスケールのアプリケーションの両方に対応しています。
LC システム用 3465 電気化学検出器
仕様
|
操作モード |
直流（DC）、DC、パルス、パルス 2、スキャン （DC、パルス、パルス 2 が使用可能で、Empower CDS のコントロール下でサポートされます） |
|
その他のモード |
CONFIG、DIAG、SERVICE |
|
検出器の構成 |
シングルフローセル（SCC）（製品番号：725000673）またはデュアルフローセル（DCC）（製品番号：725000686） |
|
オートゼロ |
キーボード、背面パネル TTL、またはリモート PC 制御（LAN）によるトリガー |
|
最大電流補正（オートゼロ） |
25 nA ～ 2.5 mA（DC およびパルスモード）、設定範囲によって異なる |
|
オフセット |
最大出力電圧の +50% ～ -50%、5% ステップ |
|
PC 制御 |
LAN ポート（USB サービスポート）を介したパラメーター制御とデータ取り込み |
|
取り込みコントロール |
Empower 3 用ネットドライバー、既存の Empower 3 ICF サポートレイヤーを利用 |
|
アナログシグナル出力（DAC） |
-1 ～ +1 V フルスケール（16 ビット D/A コンバーター経由） |
|
アナログ出力（I/E） |
-2.5 ～ +2.5 V フルスケール（未処理 I/E コンバーターシグナル） |
|
デジタル I/O コネクター（背面パネル） |
2 × リレー、5 × TTL 出力（CMOS 3.3V 論理）、13 TTL 入力（プログラマブル）、1 × GND |
|
プログラマブル I/O 機能 |
セルオン、セルオフ、オートゼロ、開始、オーバーロード、リレー、補助 |
|
内蔵フローセルおよびカラムヒーターコンパートメント |
周囲温度より +7 ℃ 高い温度～ 60 ℃、正確性 0.5 ℃、安定性 0.1 ℃。カラムおよびフローセルを格納 |
|
フローセル |
拘束壁噴流設計 - VT03、Sencel、および薄層設計 Flexcell |
|
VT03 |
フローセル（本来は 2465 ECD と合わせて入手可能）、直径 2 mm および 3 mm の作用電極で入手可能 |
|
SenCell |
工具不要な調整可能スペーサー、複数の作用電極と参照電極 |
|
FlexCell |
交換可能な作用電極、（GC、プラチナ、金、銀、BDD）ステンレススチール製補助電極 |
|
範囲 |
10 pA ～ 200 µA（1、2 または 5 毎設定可能） |
|
フィルター（ADF） |
10 ～ 0.001 Hz（1、2 または 5 毎設定可能）、RAW およびオフ：未処理データ用 |
|
電位（Ec） |
-2.5 V ～ +2.5 V（10 mV 毎設定可能） |
|
データレート |
1 ～ 100 Hz（1、2 または 5 毎設定可能、フィルター設定によって異なる） |
|
ノイズ |
2 pA 未満（ダミーセル（負荷 300 MΩ/470 pF）、1 nA 範囲、フィルターオフ、Ec +800 mV、温度35 ℃ で測定） |
|
範囲 |
10 nA ～ 200 µA（1、2 または 5 毎設定可能） |
|
|
フィルター（ADF） |
0.5 ～0.001 Hz（1、2 または 5 毎設定可能）、オフ：未処理データ用 |
|
|
電位（Ec） |
-2.5 V ～ +2.5 V（10 mV 毎設定可能） |
|
|
データレート |
1/（パルス持続時間）Hz |
|
|
波形 |
最大 5 つの電位ステップ |
|
|
パルス時間（t1 ～ t2） |
t1：100 ms ～ 2000 ms。t2、t3、t4、t5：0 ～ 2000 ms （10 ms 毎設定可能） |
|
|
サンプリング時間（ts） |
20 ms ～ [t1 - 60] ms |
|
範囲 |
10 nA ～ 200 µA（1、2 または 5 毎設定可能） |
|
フィルター（ADF） |
0.5 ～0.01 Hz（1、2 または 5 毎設定可能）、オフ：未処理データ用 |
|
電位（Ec） |
-2.5 V ～ +2.5 V（10 mV 毎設定可能） |
|
データレート |
1/（パルス持続時間）Hz |
|
波形 |
最大 30 個の時間-電位（t、E）座標と 4 秒の最大パルス持続時間で自由にプログラム可能なマルチステップ波形。タイムポイントは 10 ms 刻み |
|
サンプリング時間 |
サンプリング間隔は、自由にプログラム可能で、開始マーカーと終了マーカーで定義 |
|
範囲 |
10 nA ～ 200 µA（1、2 または 5 毎設定可能） |
|||
|
電位（Ec） |
-2.5 V ～ +2.5 V（10 mV 毎設定可能） |
|||
|
データレート |
1 Hz |
|||
|
スキャンレート |
1 ～ 100 mV/秒（1、2、または 5 毎設定可能） |
|||
|
サイクル |
ハーフ、フル、連続 |
|
使用法 |
屋内使用のみ |
|
溶媒保存 |
< 2000 m |
|
動作時の温度範囲 |
10 ～ 35 ℃ |
|
動作時の湿度範囲 |
20% ～ 80% RH |
|
電圧範囲 |
100 ～ 240 VAC、自動感知 |
|
電圧変動 |
入力電圧 100 ～ 240 VAC +/- 10%† |
|
ライン周波数 |
50 ～ 60 Hz |
|
電源の要件 |
260 VA |
† 低入力電圧下では、定格低減が必要な場合があります。
|
寸法 |
|
|
重量 |
14.4 Kg（32 lbs.）フローセルやカラム（SSC バージョン）なし |
|
幅 |
22 cm（8.7 インチ） |
|
高さ |
44 cm（17.3 インチ） |
|
奥行き |
43 cm（16.9 インチ） |
|
安全性と EMC 適合性 |
CE（CB スキーム）、UL、CSA（cMETus 承認） |
|
騒音 |
45 dBA（検出器オン、ドア閉） |
|
パーツ名 |
パーツ番号 |
|
3465 電気化学検出器 |
725000673 |
|
3465 デュアルフローセル電気化学検出器 |
725000686 |
|
フローセル 2 mm ガラス状炭素 WE/塩橋レファレンス（適格性評価用） |
700013052 |
|
フローセルキット、2 mm ガラス状炭素 WE/ISAAC レファレンス、VT03（適格性評価用） |
205004215 |
概要

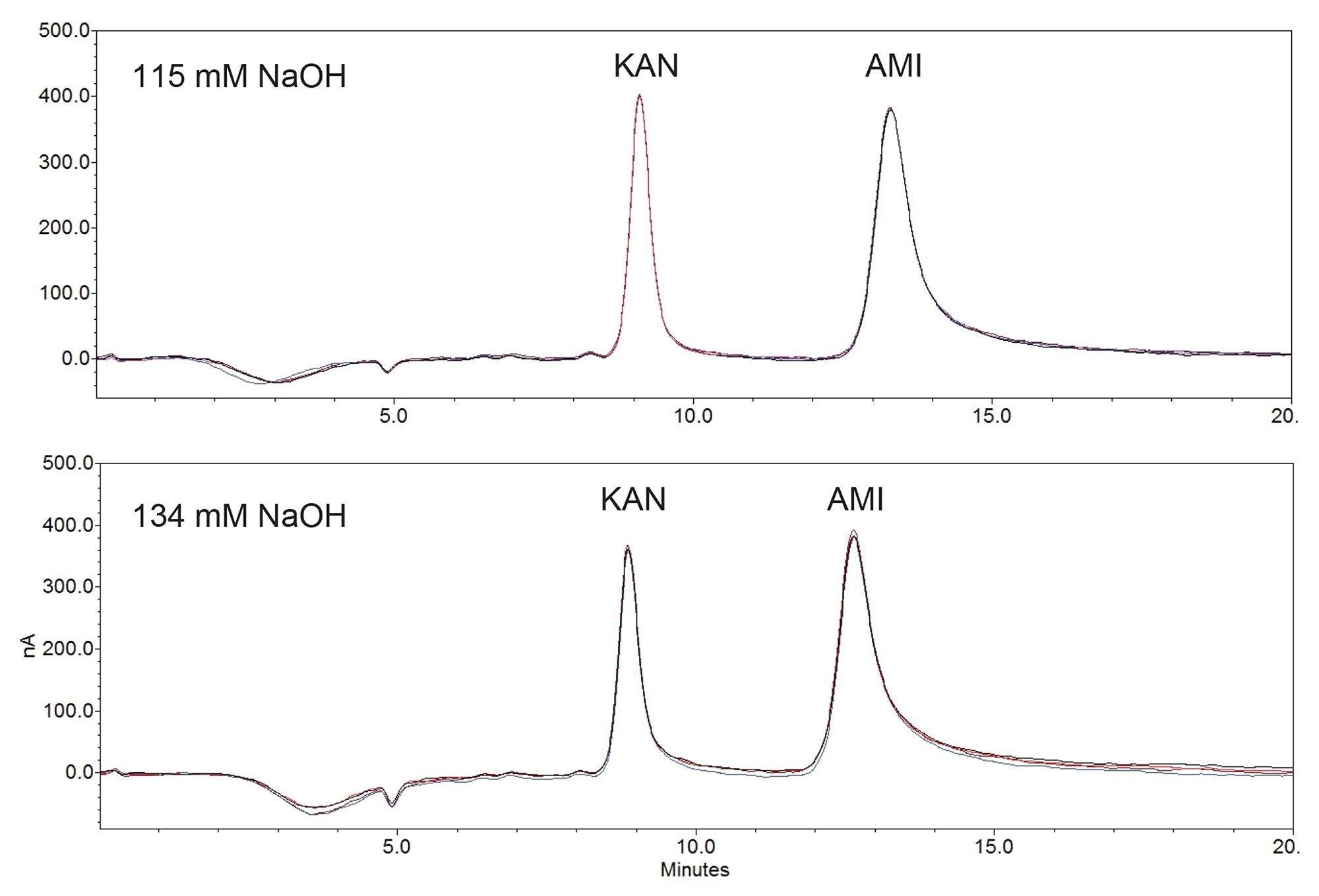

- 複数のフローセル、電極、検出モードのオプションにより、カテコールアミン、アミノグリコシド系抗生物質、炭水化物、神経伝達物質、フェノール、チオールなどの広範囲のアプリケーションに対して選択性を提供
- 最小 10 ρmol/L および最大 µmol/L の濃度を検出できる超微量分析が可能な感度
- 操作の簡単さに加えて Empower 制御による汎用性、ウォーターズの液体クロマトグラフィー（LC）ポートフォリオで使用
- ウォーターズのサービスとアプリケーションサポートおよび 21CFR パート 11 準拠対応によって支えられる信頼性
推奨用途：分析アプリケーションおよびマイクロボアスケールのアプリケーションの両方に適合する超微量分析
機能ヘッダー
高度な感度
- 超微量分析を達成
- 高度なデジタルフィルターにより、マトリックス干渉を排除
- ファラデーシールドされたオーブンにより、熱的動作安定性が向上
要件に柔軟に対応
3465 は、定評のある Empower クロマトグラフィーデータシステム（CDS）によって制御され、eSat/IN アナログ/デジタルコンバーターと構成すると、Arc HPLC、Alliance、ACQUITY Arc、ACQUITY UPLC H-Class システム、1515 イソクラティックシステムおよびグラジエントシステム、Breeze、QS ベースのシステムに適合します。3465 ECD には 2 つの構成があり、1 つはシングルフローセルの制御、もう 1 つはデユアルフローセルの独立した制御に対応します。
