3767 Sample Manager (Injektor/Sammler)
Greifen Sie einfacher auf Probeninjektions- und Sammelpositionen zu

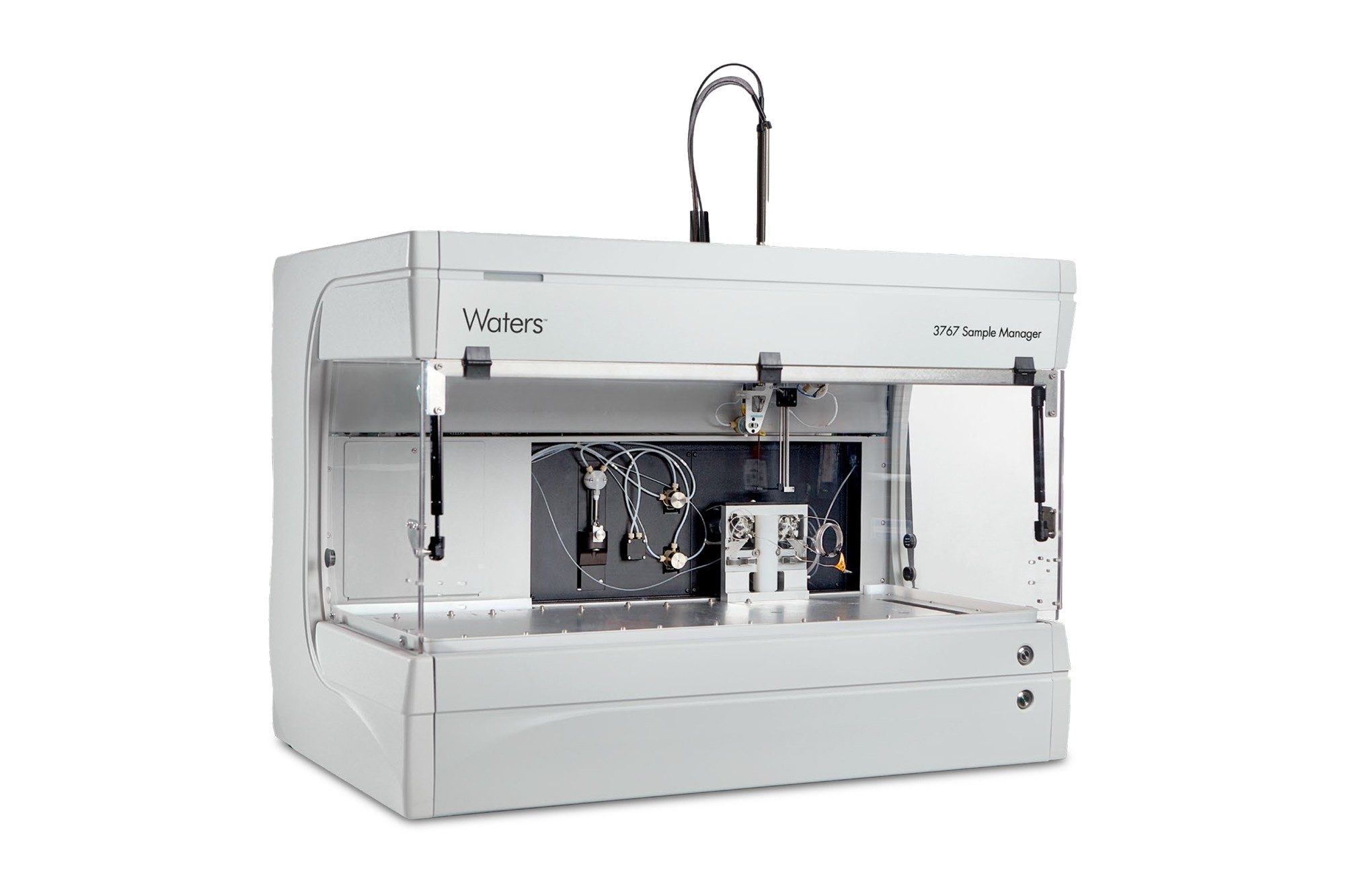

Der Waters 3767 Sample Manager (Injektor/KSammler) ist ein Probenverarbeitungssystem mit hoher Kapazität, das die gleichzeitige Probeninjektion, Sammlung von Peakfraktionen und Fraktionsanalyse auf einer einzigen HPLC- oder LC-MS-Plattform einfach und automatisch verwaltet.
Der 3767 Sample Manager ist für Applikationen gedacht, die Aufreinigungen im präparativen Maßstab beinhalten, wird über die Waters MassLynx Software gesteuert und ist mit dem LC Prep AutoPurification System und dem SFC Prep 150 AP System kompatibel.
3767 Sample Manager (Injektor/Sammler)
Technische Daten
|
Probenkapazität: |
Injection (Injektion) Sammlung
|
Bis zu 15 Mikrotiterplatten (bis zu 384 Wells) Bis zu 72 Vials Bis zu 544 Teströhrchen Bis zu 480 Teströhrchen Bis zu 12 Deep-Well-Platten Bis zu 128 28-mm-Vials |
|
Genauigkeit der Spritzenabgabe: |
> 99,0 % bei Vollhub mit einer 1000-µL-Spritze |
|
|
Reproduzierbarkeit der Injektion: |
< 0,75 RSD; 20-µL-Injektionsvolumen, 20-µL-Schleife mit festem Schleifenvolumen, 4-fach-Überfüllung |
|
|
Verschleppung: |
< 0,05 % |
|
|
Injektionsvolumen: |
Analytisch Präparativ |
20 µL Standard (feste Schleife), (0,150-Zoll-Ventilleitungen) 1 mL Standard (feste Schleife), (0,024-Zoll-Ventilleitungen) |
|
Systemdruckwerte: |
413 bar (6000 psi) 6,9 bar (100 psi) |
Hochdruckseite, einschließlich Injektor Entnahmeseite und Spritzen-/Nadelspülung |
|
Spülpumpe: |
Fluss von > 30 mL/min durch Standardkapillare und Nadel; zwei Waschlösungsmittel Zyklus gesteuert durch die Einstellung Wash Factor (Waschfaktor) |
|
|
Verfügbare Probenschleifen: |
20 uL (analytischer Standard) 1,0 mL (präparativer Standard) 2,0 mL, 5,0 mL, 10,0 mL, 30,0 mL |
|
|
Unterstützte Spritzen: |
1,0 mL (Standard) 2,5 mL, 5,0 mL, 12,5 mL |
|
|
Dauer des Injektionszyklus: |
< 30 s, basierend auf einem Standardwaschzyklus |
|
|
Kalibrierung des benutzerdefinierten Racks: |
Steuerungssoftware Kommunikation |
MassLynx v4.2 oder höher Ethernet an PC/Workstation TTL (Open Collector) an Peripheriegeräte über Anschlüsse auf der Rückseite |
|
Abmessungen: |
Ohne Haube: Breite: 959 mm (37,75 Zoll) Tiefe: 629 mm (24,75 Zoll) Höhe: 1020 mm (40 Zoll) Mit Haube: Breite: 959 mm (37,75 Zoll) Tiefe: 629 mm (24,75 Zoll) Höhe: 1060 mm (41,75 Zoll) |
|
Gewicht: |
Ca. 86,2 kg (190,0 Pfund) |
|
Betriebstemperatur: |
15 bis 40 °C (59 bis 104 °F) |
|
Abzugshaube (optional): |
4 Zoll Kanal mit > 1,25 CFM, Mindesteinlassgeschwindigkeit = 305 cm/min (10 Fuß/min) |
|
Bestellinformationen |
Artikelnummer |
|
3767 Sample Manager |
176004945 |
|
Options (Optionen) Abzugshaube |
205002152 |
|
3767 Vial-Entnahmeeinheit |
205002151 |
|
2,5-mL-Spritzenkit |
700013083 |
|
5-mL-Spritzenkit |
700013084 |
|
12,5-mL-Spritzenkit |
700013085 |
|
25-mL-Spritzenkit |
700013086 |
|
Racks für die Injektion Rack, 3 SBS-kompatible Mikrotiterplatten |
205000105 |
|
Rack, 3 384-Well-Platten |
205000110 |
|
Rack, 3 Halter, 48 x 2 mL |
205000107 |
|
Rack, 3 Halter, 24 x 4 mL |
205000106 |
|
Rack, 96 Teströhrchen, 13 mm |
205000108 |
|
2747/2767 Open Access Injektionsgestell für 2-mL-Vials |
205000109 |
|
2747/2767 Open Access Injektionsgestell für 4-mL-Vials |
205000112 |
|
Für die Fraktionssammlung und erneute Injektion Rack, 112 Teströhrchen, 13 mm |
205000116 |
|
Rack, 84 Teströhrchen, 16 mm |
205000117 |
|
Rack, 78 Teströhrchen, 18 mm |
205000115 |
|
Rack, 36 Teströhrchen, 25 mm |
205000118 |
|
Rack, 32 Vials, 28 mm |
205000119 |
|
Rack, 3 Deep-Well-Platten, 96 Wells |
205000134 |
|
Rack, 3 Flaschen, 250 mL |
700009278 |
Überblick
- Verwenden Sie eine Vielzahl von Probenformaten (Teströhrchen, Mikrotiterplatten und Vials) zur Injektion und Sammlung von Proben
- Wechseln Sie hin und her zwischen der Proben- und Fraktionsanalyse, der Trennung im präparativen Maßstab und der Aufreinigung mit separaten analytischen und präparativen Injektionsventilen
- Steuern Sie die Ableitung gefährlicher Dämpfe durch einen Auslass mit dem optionalem Zubehör für die Abzugshaube
- Profitieren Sie von einer Plattform mit hoher Kapazität für die Verarbeitung einzelner Proben (bis zu 15 96-Well-Mikrotiterplatten; 544 13 x 100-mm-Teströhrchen; 720 2-mL-Vials) für die Injektion und Sammlung von Proben
- Sammeln Sie Probenfraktionen nacheinander oder mit einem 1:1-Mapping
- Spülen Sie Ihre Sprühköpfe schnell mit Hochgeschwindigkeitspumpen
Empfohlene Verwendung: Zur Verwaltung gleichzeitiger Probeninjektionen, der Sammlung von Peakfraktionen und der Fraktionsanalyse auf einer einzigen HPLC- oder LC-MS-Plattform.
Zugang zu allen Positionen für Injektion oder Sammlung
Der einzigartige XYZsZF-Roboterarm des Waters 3767 Sample Manager (Injektor/Sammler) ist mit einem separaten Probensprühkopf und einem Fraktionsverteilersprühkopf ausgestattet. Dadurch wird gewährleistet, dass alle Positionen auf dem Arbeitstisch für beide Sprühköpfe zugänglich sind. Dies ermöglicht die optimale Ausnutzung der gesamten Systemkapazität ohne ungenutzte Zonen.
