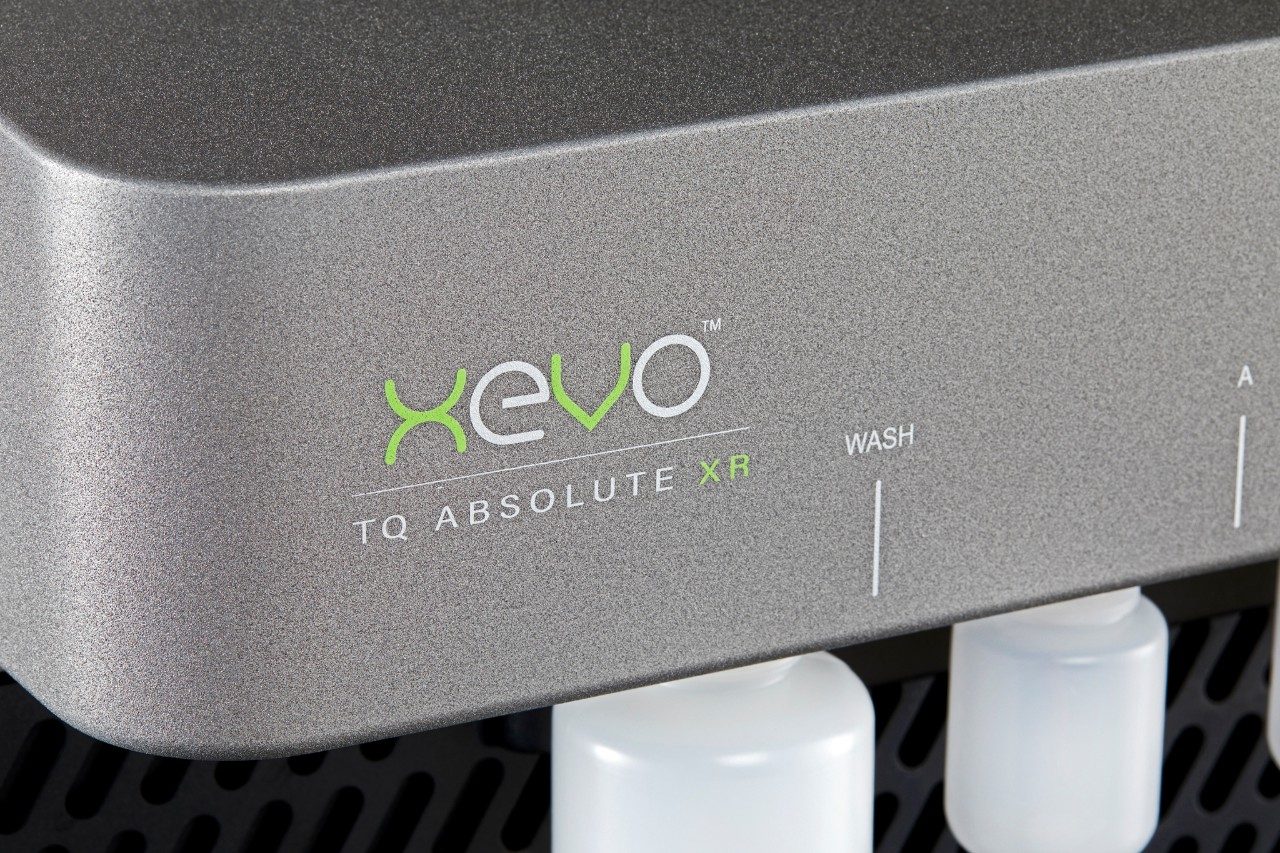

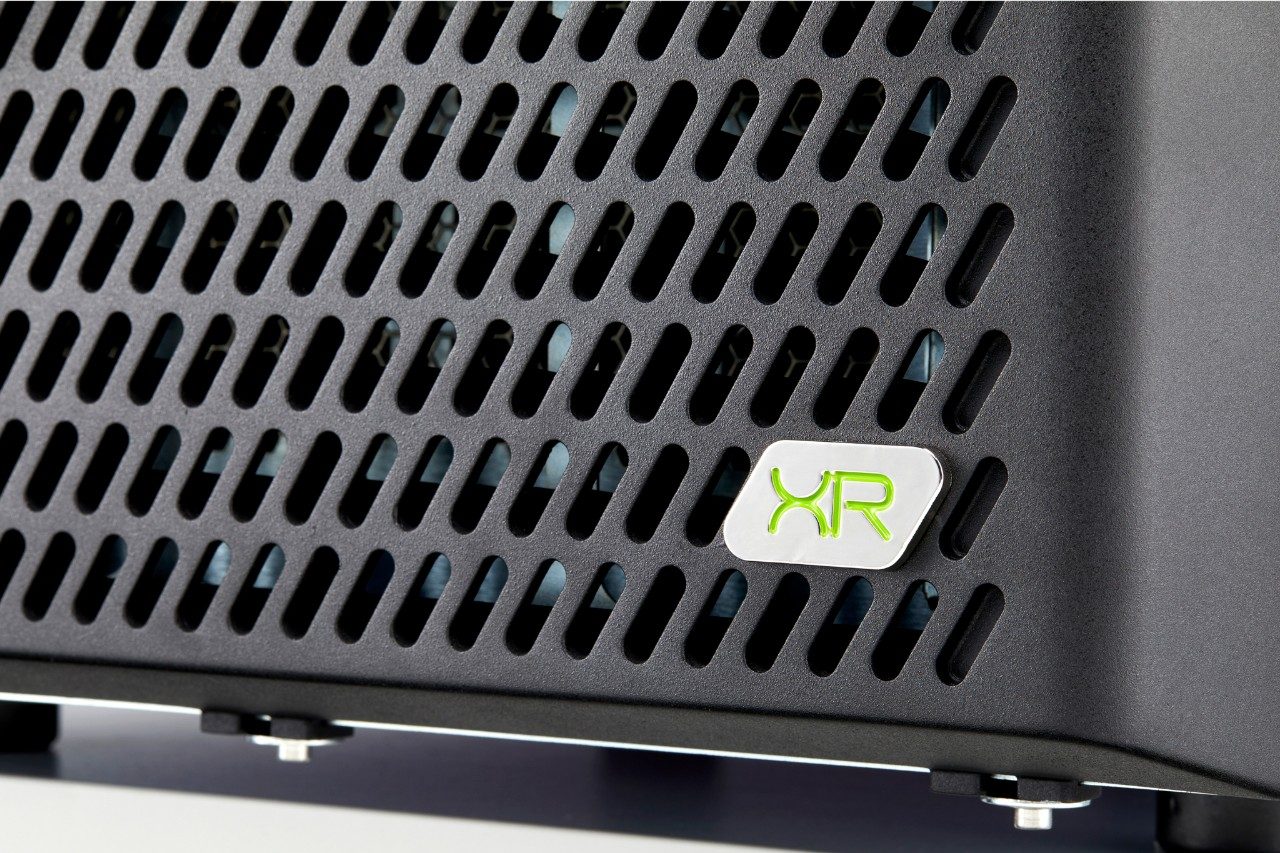

Xevo TQ Absolute XR タンデム四重極型質量分析計
確かな性能と究極の頑健性で定量を行う
Xevo TQ Absolute XR 装置を使用することで、力強く判断を下し、定量下限に到達し、最適な感度を長く維持できる卓越した信頼性が得られます。
Waters Xevo TQ Absolute XR 装置は、コンパクトで持続可能な設計で最大の生産性を実現するように設計されており、新規の StepWave XR イオンガイドを備えていて、ハイスループットで複雑なサンプルマトリックスでも汚染に対する高い耐性が実現しています。つまり、環境、社会、ガバナンス(ESG)の目標を達成しつつ、稼働時間の増加、操作の減少、信頼できるラボ性能の向上が実現します。

ラボの予算を最大化しませんか?
Waters Capital を利用して、資本資源を最適化し、リース、テクノロジー更新、レンタルソリューションを通じて、カスタマイズされたサポートとラボに必要な新しいテクノロジーに簡単にアクセスすることができます。 資金調達ソリューションの詳細はこちら →
仕様
API イオン源およびイオン化モード |
高性能 ZSpray デュアル直交 API イオン源: 1)マルチモードイオン源 – 工具不要の ESI/APCI/ESCi*(標準)注意 – 専用 APCI では追加プローブが必要(オプション) 2)UniSpray イオン源(オプション) 3)工具不要の APCI プローブ(オプション) 4)nanoFlow™ ESI イオン源*(オプション) 5)ASAP*(オプション) 6)APGC イオン源*(オプション) 最適化されたガスフローダイナミクスによる効率的な ESI 脱溶媒 工具不要のイオン源交換 真空遮断バルブ 工具を必要とせず、ユーザーによるメンテナンスが可能 プラグ・アンド・プレイのプローブ コーンガスによるデクラスタリング ガスフローおよびヒーターのソフトウェアによる制御 |
UniSpray イオン源オプション |
UniSpray は、1 回の分析で分析できる化合物の範囲を広げるように設計されたイオン化手法です。通常 ESI、APCI、または APPI で分析可能な化合物を分析できます。イオン化効率および脱溶媒の向上により、複数のメソッドを組み合わせて 1 つにすることができます。あるいは、オペレーターが単純に複数のメソッドに同じイオン源を使用することが可能になり、セットアップや日常のメンテナンスに必要な時間が短縮されて、結果を出すことにより多くの時間を使えるようになります。 |
イオン源トランスファー光学系 |
StepWave XR イオントランスファー光学系により、優れた UPLC-MS/MS 感度が実現します。新規の分離機能のあるイオンガイドにより、最大の感度と速度を維持しつつ、高質量の汚染物質が自動的に除去されます。 独自のオフアクシス設計により、イオン源から四重極 MS アナライザーへのイオントランスファーの効率が大幅に向上し、同時に好ましくない中性汚染物が積極的に除去されます。 |
質量分析計 |
高い安定性を持つ 2 つの四重極アナライザー(MS1/MS2)にプレフィルターを加え、選択性と移送効率を最大化するのと同時に主要分析部の汚染を防止 |
コリジョンセル |
T-Wave により、データの高速取り込み時でも最適な MS/MS 性能が得られます。 ソフトウェアでガスコントロールをプログラム可能 |
検出器 |
低ノイズ、オフアクシス、長寿命のフォトマルチプライヤー XDR 検出器 |
真空システム |
スプリットフローターボ分子ポンプ 1 台 真空バッキングポンプ 1 台 |
規制当局の承認 |
CE、CB、NRTL(CAN/US)、RCM |
* waters_connect では使用できません。
ソフトウェア |
システムは waters_connect および MassLynx バージョン 4.2 以降でサポートされている |
システムのセットアップおよびメソッド開発 |
システムのパラメーターチェックおよびアラート 統合されたサンプル/キャリブラント送液システム + ソフトウェア制御可能なディバートバルブ 自動質量キャリブレーション 自動サンプルチューニング 自動 MRM メソッド開発 UPLC-MS/MS システムチェック – オンカラム性能試験 |
MRM の自動スケジューリング(取り込みレート割り当て) |
オートデュエル機能を使用して複数の MRM 測定での各チャンネルのデュエルタイム、インターチャンネルディレイ、インタースキャンディレイを自動的に設定。クロマトグラフピークに対して、最適な MRM データポイント数を確保。オートデュエル機能により、MRM サイクル時間をダイナミックに最適化し、保持時間がオーバーラップする測定に対応。これにより、一回の測定の化合物数には関係なく、MRM メソッドの作成が大幅に簡素化され、同時にあらゆる実験で最高の定量性能が確保されます。 |
waters_connect ソフトウェア |
waters_connect ソフトウェアにより、すべてのアプリケーションにわたって一貫したつながりのあるユーザーエクスペリエンスを提供する HUB 設計とアプリによって、最新のユーザーエクスペリエンスが提供されます。サイエンスに手軽にアクセスできるアプリケーションとして構築されており、結果が得られるまでの時間が短縮され、結果の品質が向上します。完全なエンドツーエンドのワークフロー、生産性と効率の向上に役立つ一般的なユーティリティーがあります。最大限の完全性を実現するトレーサビリティーを備えた、アプリケーションに焦点を合わせた定量ワークフローから得られる正確で信頼性の高い規制対応データを用いて、結果を確信を持って報告できます。 |
取り込みモード |
フルスキャン MS プロダクトイオンスキャン プリカーサーイオンスキャン コンスタントニュートラルロススキャン マルチプルリアクションモニタリング(MRM)フルスキャンデータと MRM データの同時取得(RADAR) |
RADAR |
情報量豊富なデータ取得アプローチであり、ターゲット化合物の非常に選択性の高い定量データを取得できると同時に、他のすべての化合物を可視化する機能が得られます |
質量範囲 |
m/z 2 ~ 2048 |
Xevo TQ システムの比較
|
Xevo TQ-S cronosXevo TQ-S cronos
|
Xevo TQ-S microXevo TQ-S micro
|
Xevo TQ-XSXevo TQ-XS
|
Xevo TQ AbsoluteXevo TQ Absolute
|
---|---|---|---|---|
寸法(幅 × 高さ × 奥行き) |
寸法(幅 × 高さ × 奥行き) |
寸法(幅 × 高さ × 奥行き) |
寸法(幅 × 高さ × 奥行き) |
寸法(幅 × 高さ × 奥行き) |
寸法(幅 × 高さ × 奥行き) |
35.6 × 60 × 93 cm |
35.6 × 60 × 93 cm |
61 × 70.7 × 99.5 cm |
43 × 79 × 96 cm |
感度キー |
感度キー |
感度キー |
感度キー |
感度キー |
感度キー |
★★ |
★★★ |
★★★★ |
★★★★★ |
質量範囲 |
質量範囲 |
質量範囲 |
質量範囲 |
質量範囲 |
質量範囲 |
m/z 2 ~ 2048 |
m/z 2 ~ 2048 |
m/z 2 ~ 2048 |
m/z 2 ~ 2048 |
クロマトグラフィー構成の互換性 |
クロマトグラフィー構成の互換性 |
クロマトグラフィー構成の互換性 |
クロマトグラフィー構成の互換性 |
クロマトグラフィー構成の互換性 |
クロマトグラフィー構成の互換性 |
ACQUITY Arc* ACQUITY Premier ACQUITY UPC2* ACQUITY UPLC ACQUITY UPLC M-Class* |
ACQUITY Premier ACQUITY UPC2* ACQUITY UPLC ACQUITY UPLC M-Class* APGC* |
ACQUITY Premier ACQUITY UPC2* ACQUITY UPLC ACQUITY UPLC M-Class* APGC* |
ACQUITY Premier ACQUITY UPLC ACQUITY UPLC M-Class* APGC* |
イオン源の互換性 |
イオン源の互換性 |
イオン源の互換性 |
イオン源の互換性 |
イオン源の互換性 |
イオン源の互換性 |
APCI ASAP* ESCi* ESI |
APCI APGC* ASAP* ESCi* ESI ionKey* Nanoflow* |
APCI APGC* ASAP* ESCi* ESI ionKey* Nanoflow* |
APCI APGC* ASAP* ESCi* ESI Nanoflow* |
取り込みモード |
取り込みモード |
取り込みモード |
取り込みモード |
取り込みモード |
取り込みモード |
フルスキャン プロダクトスキャン プリカーサーイオンスキャン コンスタントニュートラルロススキャン マルチプルリアクションモニタリング(MRM) フルスキャンと MRM の同時実行(RADAR) |
フルスキャン プロダクトスキャン プリカーサーイオンスキャン コンスタントニュートラルロススキャン マルチプルリアクションモニタリング(MRM) フルスキャンと MRM の同時実行(RADAR) |
フルスキャン プロダクトスキャン プリカーサーイオンスキャン コンスタントニュートラルロススキャン マルチプルリアクションモニタリング(MRM) フルスキャンと MRM の同時実行(RADAR) |
フルスキャン プロダクトスキャン プリカーサーイオンスキャン コンスタントニュートラルロススキャン マルチプルリアクションモニタリング(MRM) フルスキャンと MRM の同時実行(RADAR) |
検出器** |
検出器** |
検出器** |
検出器** |
検出器** |
検出器** |
低ノイズ、オフアクシス、長寿命のフォトマルチプライヤー** |
低ノイズ、オフアクシス、長寿命のフォトマルチプライヤー** |
低ノイズ、オフアクシス、長寿命のフォトマルチプライヤー** |
低ノイズ、オフアクシス、長寿命のフォトマルチプライヤー** |
イオン源トランスファー光学系 |
イオン源トランスファー光学系 |
イオン源トランスファー光学系 |
イオン源トランスファー光学系 |
イオン源トランスファー光学系 |
イオン源トランスファー光学系 |
StepWave XS |
StepWave XS |
||
MRM 速度 |
MRM 速度 |
MRM 速度 |
MRM 速度 |
MRM 速度 |
MRM 速度 |
555 MRM/秒 |
555 MRM/秒 |
500 MRM/秒 |
500 MRM/秒 |
規制承認*** |
規制承認*** |
規制承認*** |
規制承認*** |
規制承認*** |
規制承認*** |
|
|
|
|
サードパーティーソフトウェアインターフェース |
サードパーティーソフトウェアインターフェース |
サードパーティーソフトウェアインターフェース |
サードパーティーソフトウェアインターフェース |
サードパーティーソフトウェアインターフェース |
サードパーティーソフトウェアインターフェース |
LIMS インターフェース MassLynx Skyline インターフェース |
LIMS インターフェース MassLynx Skyline インターフェース |
LIMS インターフェース MassLynx Skyline インターフェース |
LIMS インターフェース MassLynx Skyline インターフェース |
MassLynx セキュリティ |
MassLynx セキュリティ |
MassLynx セキュリティ |
MassLynx セキュリティ |
MassLynx セキュリティ |
MassLynx セキュリティ |
はい |
はい |
はい |
はい |
ソフトウェアのオプション |
ソフトウェアのオプション |
ソフトウェアのオプション |
ソフトウェアのオプション |
ソフトウェアのオプション |
ソフトウェアのオプション |
|
|
|
|
* waters_connect では使用できません
** 毎年検出器を交換する必要があるウォーターズのタンデム四重極質量分析計は 1% 未満です。[出典:2006 年 ~ 2022 年に発売されたタンデム四重極質量分析計のサービス履歴に関するウォーターズの内部データ]
*** 規制承認マークには、CE、CB、NRTL(カナダ/米国)、RCM などがあります
概要
- 卓越した信頼性:汚染に対する優れた耐性を示すように設計された新規の StepWave XR イオンガイドにより、最大 6 倍高い頑健性1が実現します。 Xevo TQ Absolute XR 質量分析計は、最も困難な分析条件下でも、一貫した信頼性の高い性能を発揮します。
- 卓越した性能:定量限界をさらに押し下げ、イオン化しにくいネガティブモードの化合物に対して最大 15 倍の感度2で厳格な規制要件を満たし、高性能定量の新たな評価基準を設定します。
- 卓越した効率:他の高性能 TQ 装置と比較して、電気とガスの消費量が最大 50% 少なく、熱発生量が最大 50% 少ない質量分析計を使用することで、ラボが環境に及ぼす影響を低減し、運用コストを削減できます。
- 卓越した生産性:waters_connect ソフトウェアによりデータ分析が合理化され、ワークフローを加速する Exception Focused Review(XFR)機能が搭載されたことにより、データのレビューにかかる時間が最大 50% 短縮し、より効率的で正確な結果が得られます。
- 卓越した汎用性:ウォーターズの差別化されたさまざまなソースの選択肢から、DESI XS、APGC、UniSpray など、お客様のアプリケーションに最も適したテクノロジーを選んでください。
1 十分に管理された実験において、Xevo TQ Absolute XR では、Xevo TQ Absolute と比較して、時間に関して最大 6 倍のパフォーマンスが維持され、12,000 以上のサンプルマトリックス(魚の飼料)中の農薬を分析できました
2 旧世代の高性能タンデム質量分析計(Xevo TQ-XS)との比較。
推奨用途:課題となる陰イオン性化合物でも、より低い定量下限を達成して規制要件に適合できます。
機能ヘッダー
確かな信頼性と究極の頑健性を保証
Xevo TQ Absolute XR 質量分析計では、サービスメンテナンスが必要になるまでに、最大 6 倍多くのサンプルを分析できます。最初から正しい答えを得ることができ、計画外のダウンタイムが低減します。これは、複雑なマトリックス(魚の飼料)中の多成分残留農薬分析の一例です。他の例については、カタログを参照してください。
多成分残留農薬
この試験では、高レベルの脂肪酸が含まれている魚の飼料のマトリックスを選びました。サンプルは、シンプルな QuEChERS 抽出によって調製し、それ以上のクリーンアップは行っていません。また、分離メソッドには廃液への送液のステップは含まれていません。MRM トランジション間のイオン比を比較する四重極荷電テストの結果をモニターしたところ、Xevo TQ Absolute XR 装置では 12,000 回を超える注入を行っても四重極の荷電がないことがわかりました。

感度の向上により卓越した性能を実現
課題となる陰イオン性化合物でも、より低い定量下限を達成して規制要件に適合するには、卓越した性能を発揮する装置が必要になります。Xevo TQ Absolute XR 装置では、以前の製品と比較して、課題となる陰イオン性化合物に対する感度が最大 15 倍向上しているため、迅速かつ確実な意思決定が可能になります。

卓越した効率と運用コストの低減を実現
多くのビジネスでは、運用コストを削減しつつ、環境持続可能性に積極的に対処することを試みています。Xevo TQ Absolute XR 装置はその実現に役立ちます。
電気消費量、ガス消費量、出力(BTU/時)が低いため、空調の必要性が少なく、エネルギーコストを削減できます。Xevo TQ Absolute XR 質量分析計は LC-MS/MS 設置面積が非常に小さいため、単位面積当たりの分析能力が高く、ラボマネージャーは、スペースを最大化し、運用効率を高めることができます。

1 平均的なハイエンド MS/MS* とは、Xevo TQ Absolute XR 装置の代替となるハイエンド製品の代表的な値を指します。
2 消費量が最高のハイエンド MS/MS* とは、Xevo TQ Absolute XR 装置の代替となるハイエンド製品の最高値を指します。
柔軟なソフトウェアのオプションで卓越した生産性を実現
ウォーターズの次世代のソリューションソフトウェアと組み合わせることで、装置の可能性を最大限に引き出すことができます。自動データ解析から、時間を節約できる Exception Focused Review(XFR)機能までにより、データレビューに要する時間を最大 50% 短縮して、科学の進歩により多くの時間を費やすことができます。
安全でトレーサブルなプラットフォーム上に構築されている定量のための waters_connect は、LC-MS/MS ワークフローを加速できるように構築されています。これにより、あらゆる環境において、拡張、適応、主導ができる確かな信頼性が得られます。
Waters MassLynx ソフトウェアは、アプリケーション全体にわたって実績のある汎用性が必要なラボに、引き続き時の試練を経た柔軟性と管理を提供しています。
受賞歴のあるサービスでお客様の成功を加速
専門家育成(APS)およびシステムサービスで事業を進めるための柔軟で費用対効果の高いソリューション(FlexCHOICE)、下取りおよびテクノロジーのアップグレード(FlexUP)を含むウォーターズの包括的な分析ワークフローソリューションを活用して、お客様のラボは、効率的に運用し、将来の機会に備えることができるようになります。
当社のさまざまな補完的テクノロジーにより、より多くのアプリケーションがカバーされる
差別化したアプリケーションの対応範囲を提供する当社の包括的なイオン化テクノロジーから選択することで、分析から最大限の成果を引き出すことができます。

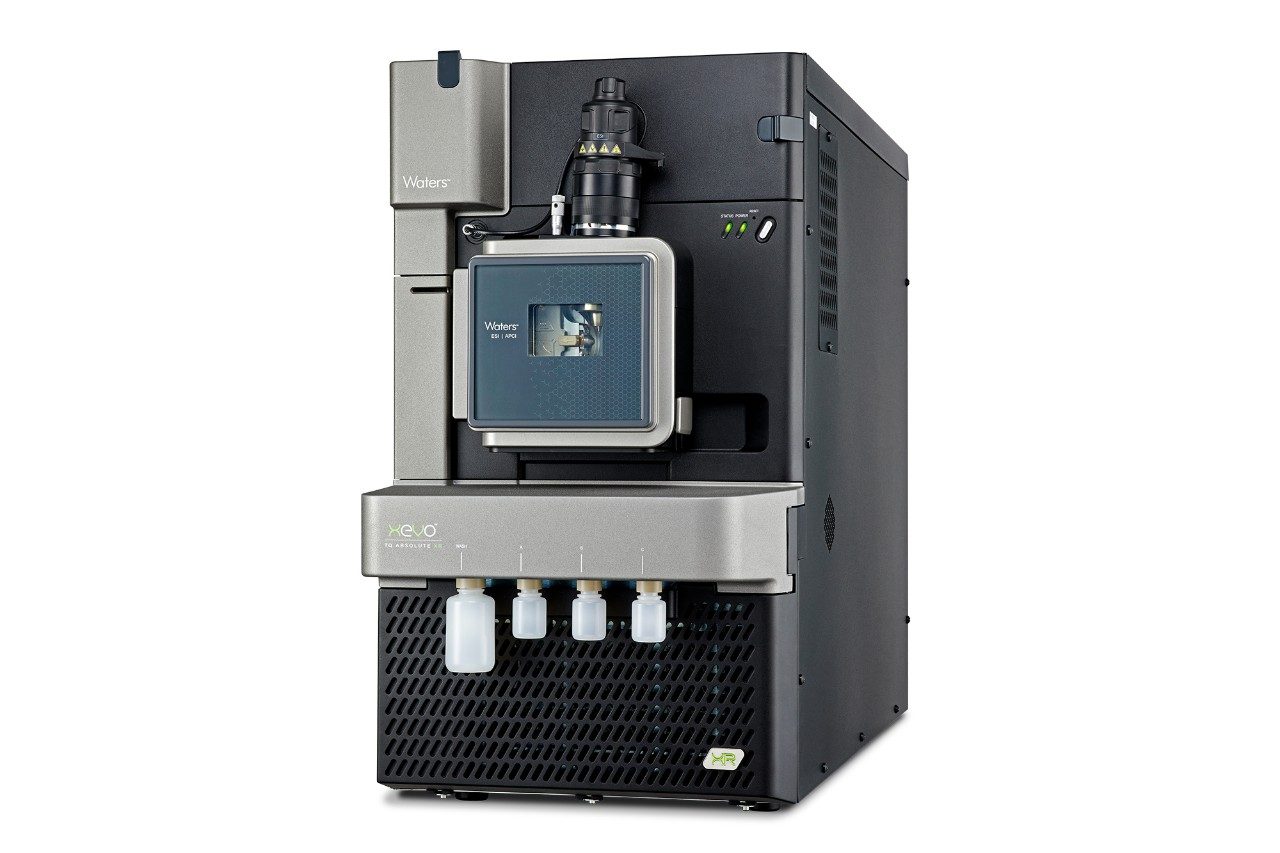

UniSpray - 卓越したポテンシャルを引き出すことができます。同等のエレクトロスプレーイオン化を用いるソースオプションと比較して、感度、精度の向上、マトリックス効果低減の可能性があり、ラボのプロセス効率向上が可能になります3。

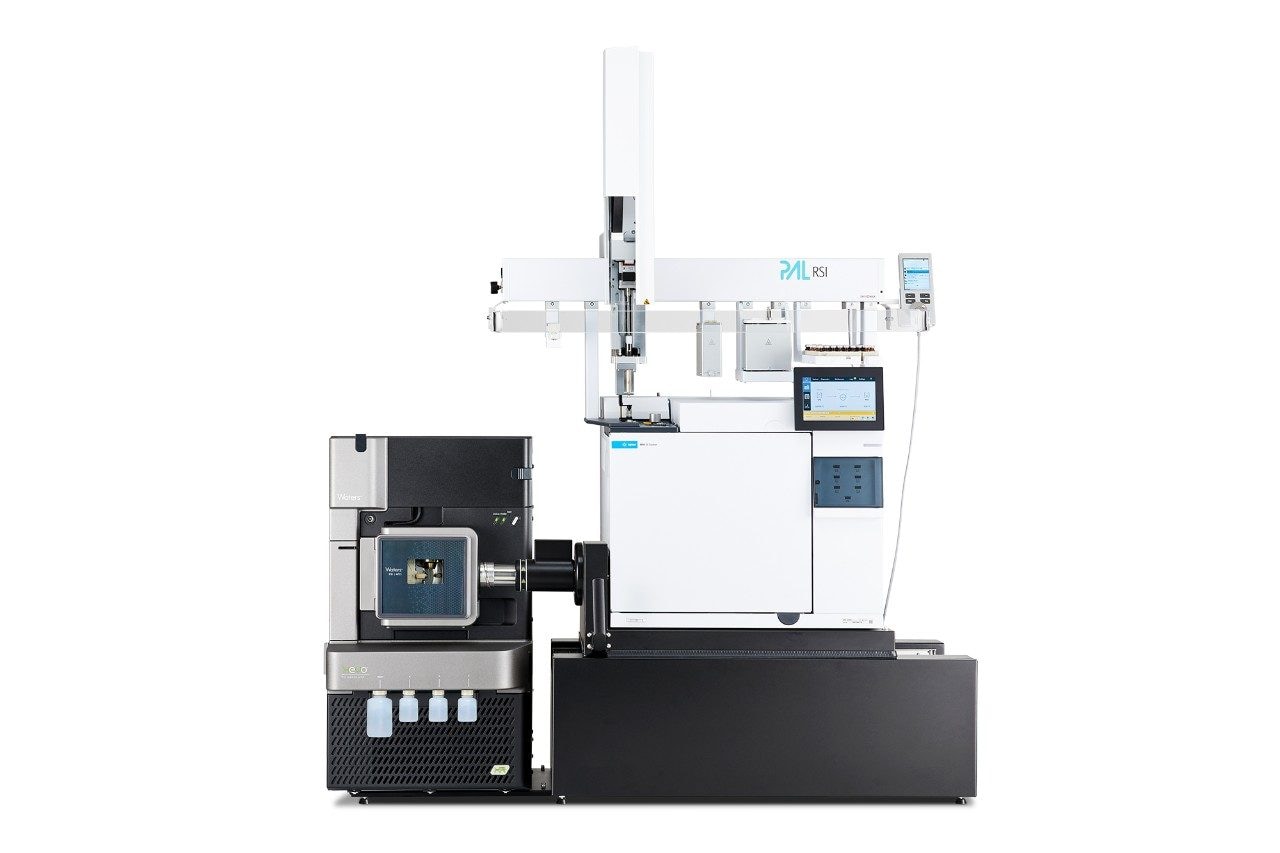

APGC - 大気圧ガスクロマトグラフィーを備えた次世代の GC がすでに登場しており、ラボに卓越したパワーを提供します。これは電子衝突イオン化テクノロジーの強力な代替手段であり、低検出限界、確実な化合物の同定と確認が可能になります。

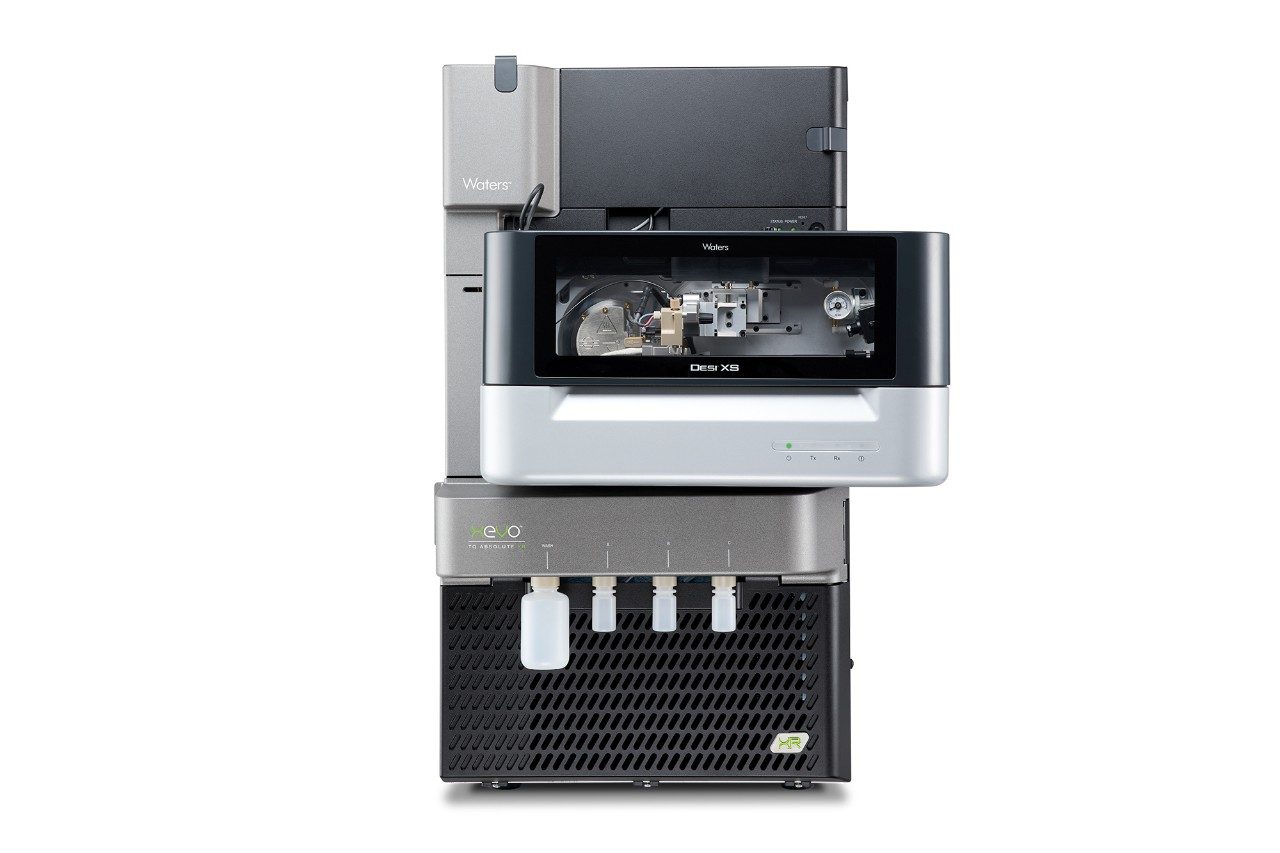

DESI XS -質量分析イメージング(MSI)とタンデム四重極型質量分析法の組み合わせにより、サンプル表面で直接、高感度で迅速、かつ定量的な MSI を行える優れた手法が登場しました。
3 https://link.springer.com/article/10.1007/s00216-019-01886-z
