什么是二维液相色谱技术？

二维液相色谱（2D LC）技术通过采用两个独立的分离维度来分析复杂样品，从而增强了液相色谱。在2D LC中，化合物在第一维中使用一种色谱方法进行分离，并在第二维中使用不同的方法进一步解析。这提供了更高的分辨率、选择性以及分离可能在传统一维液相色谱中共洗脱的分析物的能力。它对于复杂混合物尤其有益，能够提供对生物样品、食品产品和环境样品等复杂基质的详细见解。

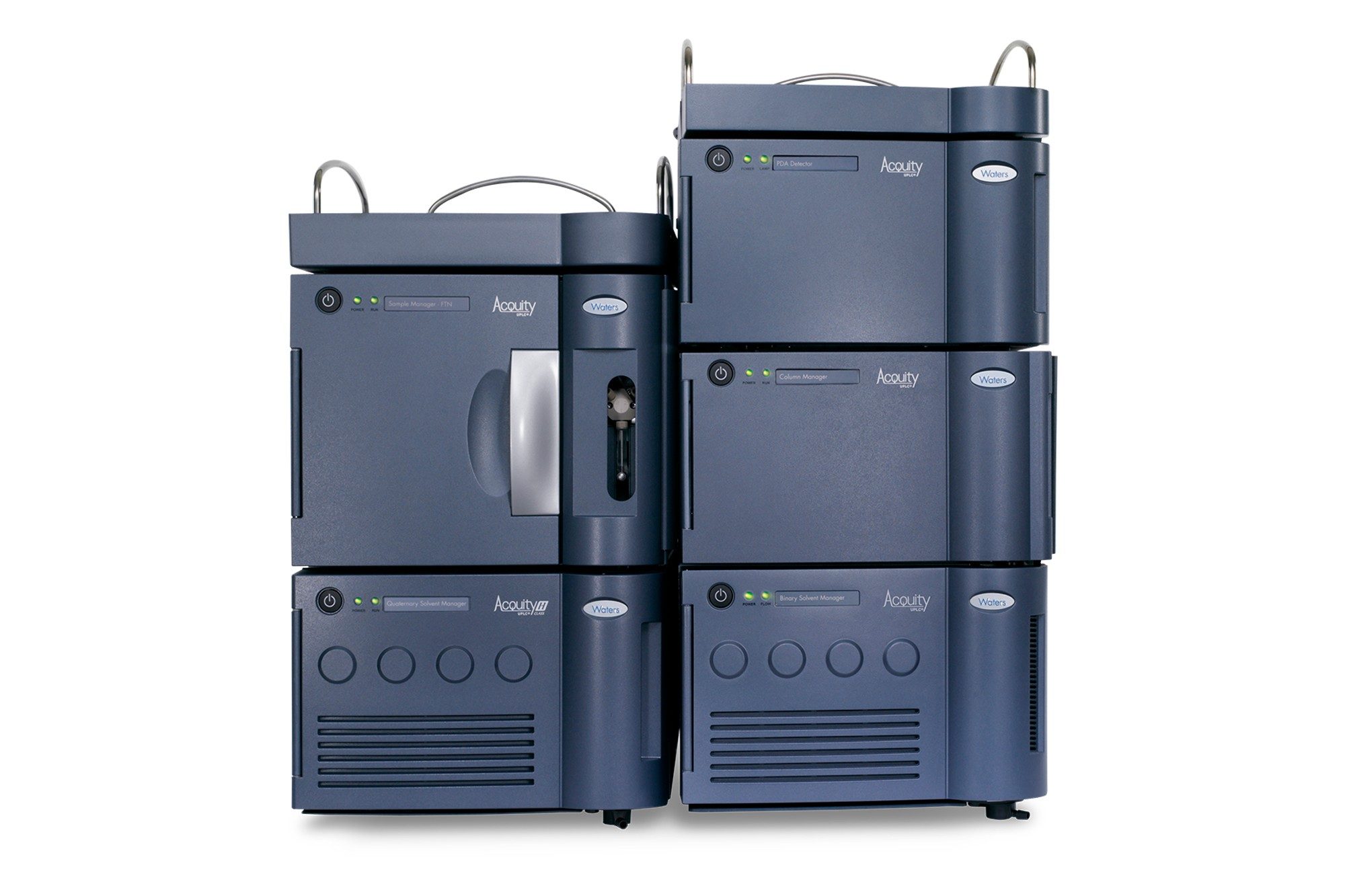

使用2D LC技术的ACQUITY UPLC系统

Q: ACQUITY UPLC系统与2D LC技术与传统LC系统有何不同？

ACQUITY UPLC系统与2D LC技术通过在单一工作流程中集成两个独立的色谱维度，扩展了传统LC。与一维液相色谱不同，2D LC通过在两个维度中结合不同的化学或分离机制，实现正交分离。这种能力显著提高了复杂或低丰度分析物的分辨率、灵敏度和选择性。此外，2D LC减少了基质效应并提供详细的成分分析，使其成为蛋白质组学、代谢组学和制药应用的理想选择。

Q: 系统能否处理目标和非目标工作流程？

是的，ACQUITY UPLC系统与2D LC技术支持目标和非目标工作流程。在目标分析中，系统提供高选择性和灵敏度的特定化合物的精确分离和定量。对于非目标工作流程，双维度方法能够全面分析复杂混合物，允许发现未知化合物或样品成分的细微变化。这种多功能性使系统成为方法开发、生物标志物发现和全面样品表征的绝佳选择。

Q: 系统在2D LC模式下的压力和流速能力如何？

ACQUITY UPLC系统与2D LC技术设计用于在超高压力下运行，并支持两个维度的精确流量控制。通常，第一维在低到中等流速下运行以实现广泛分离，而第二维则利用更高的压力和更快的流速以实现快速分辨。

低扩散系统，可实现更大的峰容量

使用2D LC技术的ACQUITY UPLC系统包含一系列系统和经过验证的色谱柱，扩散性更低，可实现更大的峰容量，帮助您解决复杂的UPLC/UHPLC分离挑战。

Waters 2D技术解决方案适用于ACQUITY UPLC M-Class、ACQUITY UPLC I-Class PLUS和ACQUITY UPLC H-Class PLUS系统，采用可靠性、性能都在市场上脱颖而出的溶剂管理器和阀，可提高整个分析的灵活性、准确度和精密度。

使用2D LC技术的ACQUITY UPLC系统

规格

下列详述的规格适用于包含两台二元溶剂管理器(BSM)或四元溶剂管理器(QSM)和BSM以及流通针式(FTN)样品管理器的典型2D系统。如需了解其他可用选件和更多详细信息，请咨询沃特世。

集成式渗漏管理	漏液传感器（标配）与安全渗漏处理
系统同步	两台泵和样品管理器之间可实现进样同步，提高保留时间的重现性
pH范围†	1~12.5
自动操作	漏液传感器，通过控制台软件显示完整的96小时诊断数据

溶剂数量	至多四种，可两两组合：A1或A2与B1或B2进行组合
溶剂储存	溶剂盘可容纳多达4种色谱溶剂、1种样品管理器清洗溶剂和1种二元溶剂管理器密封清洗溶剂
溶剂平衡	集成式真空脱气，6条管路，其中2条分配给进样器针清洗/灌注溶剂
梯度形成	高压混合，二元梯度
梯度曲线	11条梯度曲线[包括线性曲线、梯级曲线(2)、凹曲线(4)和凸曲线(4)]
操作流速范围	0.001~2.000 mL/min，增量为0.001 mL（固件版本1.71及更新版本）
操作压力上限	流速达1 mL/min时，压力为18,000 psi；流速达2 mL/min时，压力为12,000 psi
初级泵单向阀	智能入口阀（i²阀）
流速准确度†	根据SystemsQT，设置流速为0.500 mL/min时，准确度为±1.0%
流速精密度†	≤ 0.075% RSD或0.01 min SD，（0.2~2.0 mL/min），取其中较大值（使用预混合溶剂）
混合波动†（基线噪音）	≤ 1.0 mAu
混合精密度†	≤ 0.15% RSD或0.01 min SD，取其中较大值
混合准确度†	±0.5%绝对值，流速0.2~2.0 mL/min，5%~95%范围内
压力波动	≤ 0.4%或25 psi，取其中较大值
可压缩性补偿	自动，无需用户干预
灌注	以4 mL/min的流速运行湿灌注
系统有效延迟体积	< 140 μL，与系统背压无关（安装有50 μL混合器）
泵密封件清洗	配备可设置的主动清洗系统，用于冲洗高压密封件的后部和柱塞
流速梯度	自动
主要接液材料	316L不锈钢、UHMWPE混合材料、MP35N、钛合金、金、蓝宝石、红宝石、氧化锆、Nitronic 60、DLC、含氟聚合物、PEEK和PEEK混合材料
混合选件	标配：50 μL 选配：100 μL和380 μL

溶剂数量	1~4种，任意两两组合（标配）。可选的6通道溶剂选择阀可进一步扩大溶剂选择范围
操作压力上限	在流速达1.0 mL/min时，压力为15,000 psi，在流速达2.0 mL/min时，压力为9,000 psi（固件版本1.5x及更早版本）在流速达1.0 mL/min时，压力为15,000 psi，在流速达2.2 mL/min时，压力为7800 psi（固件版本1.6x及更新版本）
溶剂平衡	集成真空脱气，四室。另有1个排气仓专供SM-FTN-I灌注溶剂使用
溶剂混合	采用Auto•Blend Plus技术自动在线混合纯溶剂，得到不同pH、离子强度以及含不同有机改性剂的流动相
梯度形成	低压混合，四元梯度
梯度曲线	11条梯度曲线（包括线性曲线、梯级曲线[2]、凹曲线[4]和凸曲线[4]）
可设置的流速范围	0.010~2.000 mL/min，增量为0.001 mL（固件版本1.5x及更早版本） 0.010~2.200 mL/min，增量为0.001 mL（固件版本1.60） 0.001~2.200 mL/min，增量为0.001 mL（固件版本1.65及更新版本）
初级泵单向阀	智能入口阀（i²阀）
压力波动†	≤ 1.0%或25 psi，取其中较大值
流速准确度†	±1.0%，流速0.5~2.0 mL/min，使用100% A
流速精密度†	≤ 0.075% RSD或±0.01 min SD，取其中的较大值，基于6次重复进样的结果（使用i²阀）
混合波动†（基线噪音）	≤ 1.0 mAu
混合准确度†	±0.5%绝对值（满量程），流速0.5~2.0 mL/min，5%~90%范围内（使用i²阀）
混合精密度†	≤ 0.15% RSD或±0.02 min SD，取其中的较大值，基于6次重复进样的结果（使用i²阀）
可压缩性补偿	自动、连续
灌注	湿灌注的运行流速可达4 mL/min。可通过UPLC控制台软件进行设置
泵密封件清洗	配有清洗系统，用于冲洗高压密封件的后部和柱塞，集成、可设置
流速梯度	范围：可在0.01-30.00 min内达到2.0 mL/min 缺省设置：0.45 min达到2.0 mL/min
主要接液材料	316L不锈钢、PPS、含氟聚合物、氟橡胶、UHMWPE混合材料、蓝宝石、红宝石、氧化锆、Nitronic 60、DLC、PEEK和PEEK混合材料、钛合金

进样体积范围	0.1至10.0 µL，标配。使用可选的扩充定量环时可达1000.0 µL
准确度	±0.2 µL，通过样品瓶减少的液体重量来测量，使用标准100.0 μL注射器执行20次进样，平均每次进样10.0 µL
线性†	≥0.999
精度†	≤0.25%，5~50 μL
样品容量上限	以下任意两项： • 96和384孔微孔板 • 48位2.00 mL样品瓶板 • 48位0.65 mL微量离心管板 • 24位1.50 mL微量离心管板
样品室温度范围	4.0~40.0 °C，可以0.1 °C为增量进行设置；维持在室温以下19 °C，温度容差范围为-2~+4 °C之间
温度准确度	±0.5 °C（传感器处）
温度稳定性	±1.0 °C（传感器处）
样品管理器加热时间	≤ 30 min（室温~40 °C）
样品管理器冷却时间	≤ 60 min（室温~4 °C）
进样针清洗	集成，主动，可设定
样品需求量下限	3 µL残留，使用沃特世全回收2 mL样品瓶（复零补偿）
样品残留	对于咖啡因，≤0.001% (UV) 对于磺胺二甲氧嘧啶，≤0.001% (MS)
高级样品管理器功能	自动稀释和自动添加
主要接液材料	316L不锈钢、聚酰亚胺、PEEK混合材料、DLC、PPS

色谱柱容量	CM-A：标配为2根色谱柱（柱长不超过150 mm，加上过滤器或保护柱），采用可选的管路套件时可容纳4根色谱柱（柱长不超过50 mm），内径(I.D.)不超过4.6 mm
多维阀	两个6通2位阀（仅限CM-A）
色谱柱室	4.0~90.0 °C，可以0.1 °C为增量进行设置
温度范围	每个模块有2个独立的加热/冷却区域
色谱柱室温度准确度	±0.5 °C（传感器处）
色谱柱室温度稳定性	±0.3 °C（传感器处）
柱温箱加热时间	≤ 15 min（室温~60 °C）
柱温箱冷却时间	≤15 min（60 °C~20 °C）
溶剂平衡	主动预加热（标准配置）
色谱柱追踪	eCord技术利用色谱柱信息管理功能追踪并存档单根色谱柱的使用历史

样品板容量	样品板的容量基于所用样品板的类型和组合配置： • 可容纳至多19个标准微孔板（高度上限15.5 mm），或者 • 可容纳至多9个中等高度的板（或2 mL样品瓶架）（高度上限40.0 mm），或者 • 可容纳至多6个深孔板（或4 mL样品瓶架），高度上限47.0 mm
样品容量上限	可容纳至多7296个样品（19个384孔板）
样品室温度范围	4.0~40.0 °C，可以0.1 °C的增量进行设置，偏差范围为-2.0~+4.0 °C
温度准确度	±1 °C（传感器处）
温度稳定性	±1 °C（传感器处）

外部通讯	以太网接口经由RJ45连接至控制以下装置的主机：BSM或色谱柱管理器，以及ACQUITY UPLC检测器和质谱仪
事件输入/输出	后面板接线端子和/或TTL输入/输出
外部控制	集成OpenLynx Open Access的4.1版MassLynx，特定SCN版本
用户诊断	可通过主机上的软件进行操作；通过控制台软件进行系统控制
自动操作	支持的模块上配备有漏液传感器，可通过控制台软件采集完整的诊断数据
Connections INSIGHT	具有仪器性能和诊断信息的实时监控和自动通知功能，以便更快地解决问题

噪音	<65 dB
操作温度范围	4.0～40.0 °C (39.2～104.0 °F)
操作湿度范围	20%~50%，无冷凝

电压范围	100～240 VAC
频率	50~60 Hz

使用2D技术的ACQUITY UPLC I-Class PLUS系统

由以下组件组成：

ACQUITY UPLC样品管理器-FTN-I、

2个溶剂管理器、色谱柱管理器

宽度：83.8 cm（33英寸）

高度：103.4 cm（40.7英寸）

深度：86.4 cm（34英寸）

注：此处所示仅为包含前述组件的仪器尺寸。

部件名称

P/N

使用2D技术的ACQUITY UPLC I-Class PLUS系统

(SM-FTN-I)，2x BSM

176015130

使用2D技术的ACQUITY UPLC I-Class PLUS系统

(SM-FTN-I)，QSM/BSM

176015131

†有关具体测试条件的详细信息，请联系当地的沃特世销售代表。

概述

即用型配置，2D UPLC/UHPLC实验耗时更短，减少故障排除并提高可信度
使用ACQUITY UPLC系统和经过验证的色谱柱获得出色的选择性和灵敏度

推荐用途：加快分析速度、提高灵敏度、选择性，从而实现准确的正交分离。

功能标题

增强的多维UPLC功能

对于需要额外功能来加快分析速度，提高灵敏度、选择性并执行正交分离的色谱工作者，ACQUITY UPLC系统是理想选择。该系统可通过不同配置来控制多个色谱柱、阀和泵，从而满足所有需求。

UPLC技术的分离度、灵敏度和通量等优势在2D LC应用中尤其重要。沃特世针对ACQUITY UPLC M-Class系统、ACQUITY UPLC I-Class PLUS和ACQUITY UPLC H-Class PLUS系统量身打造的2D技术解决方案，无论是管路、软件还是阀控制，均能够提供可重现且一致的结果。

适合您的实验室需求的先进功能

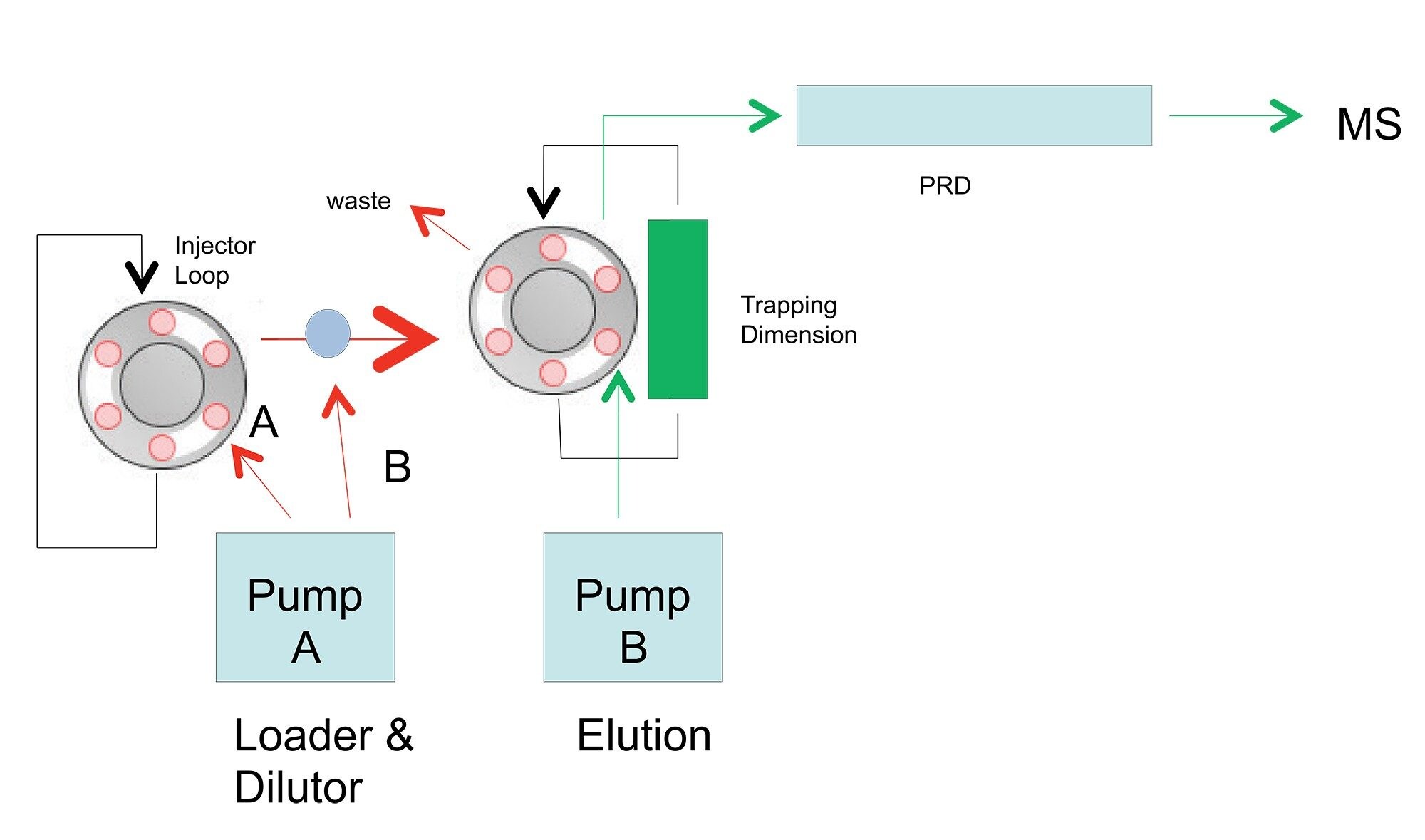

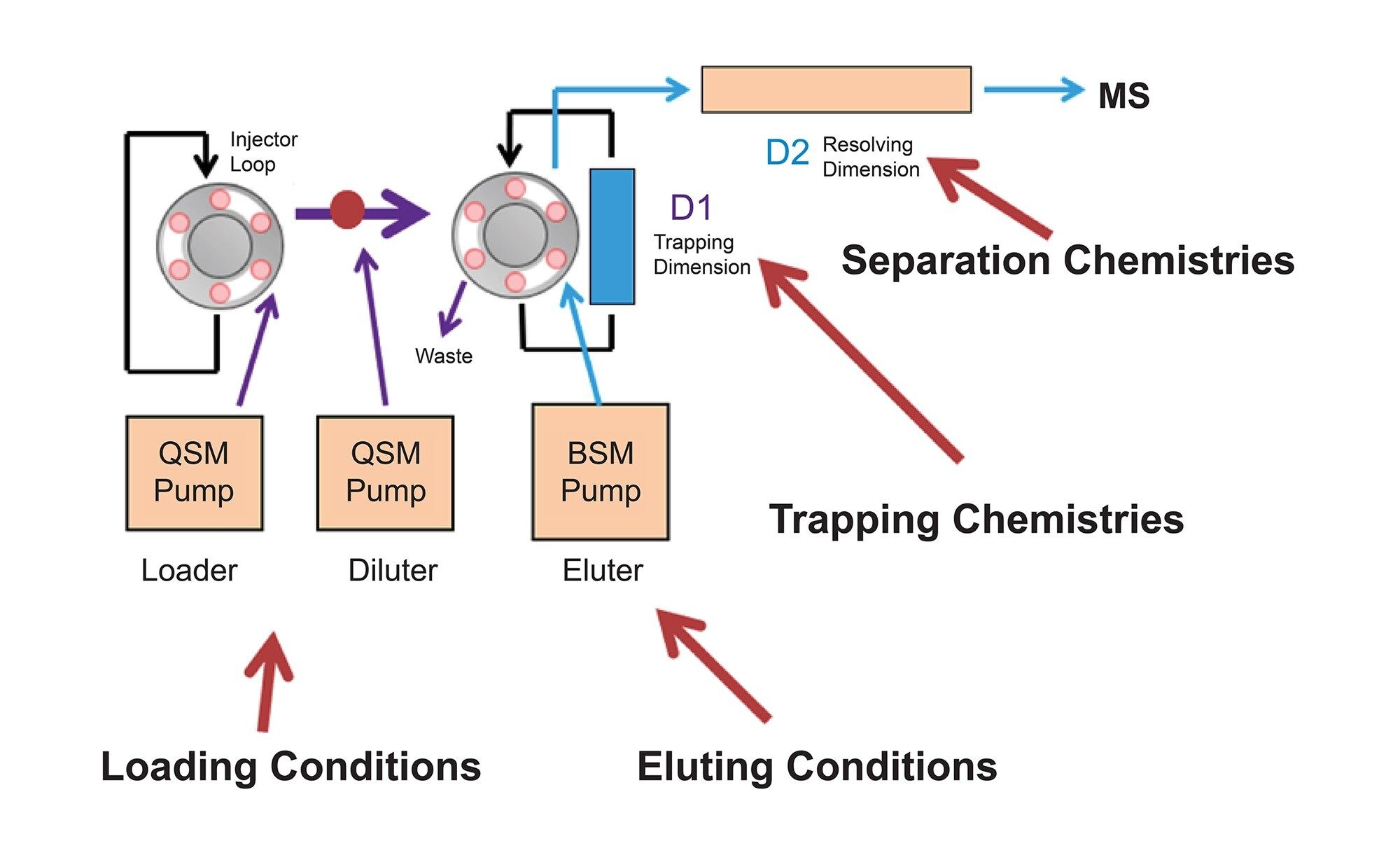

使用2D技术的ACQUITY UPLC系统能够高效地执行诸如捕集、中心切割、平行色谱柱再生、柱头稀释、时间解耦色谱和全二维色谱等功能，所有这些功能均有助于提升您的分析能力，在表征非常复杂的样品时能够消除不必要的干扰物、提高峰容量和分离度，并改善检测的稳定性和分析的整体速度。

专为2D LC而设计

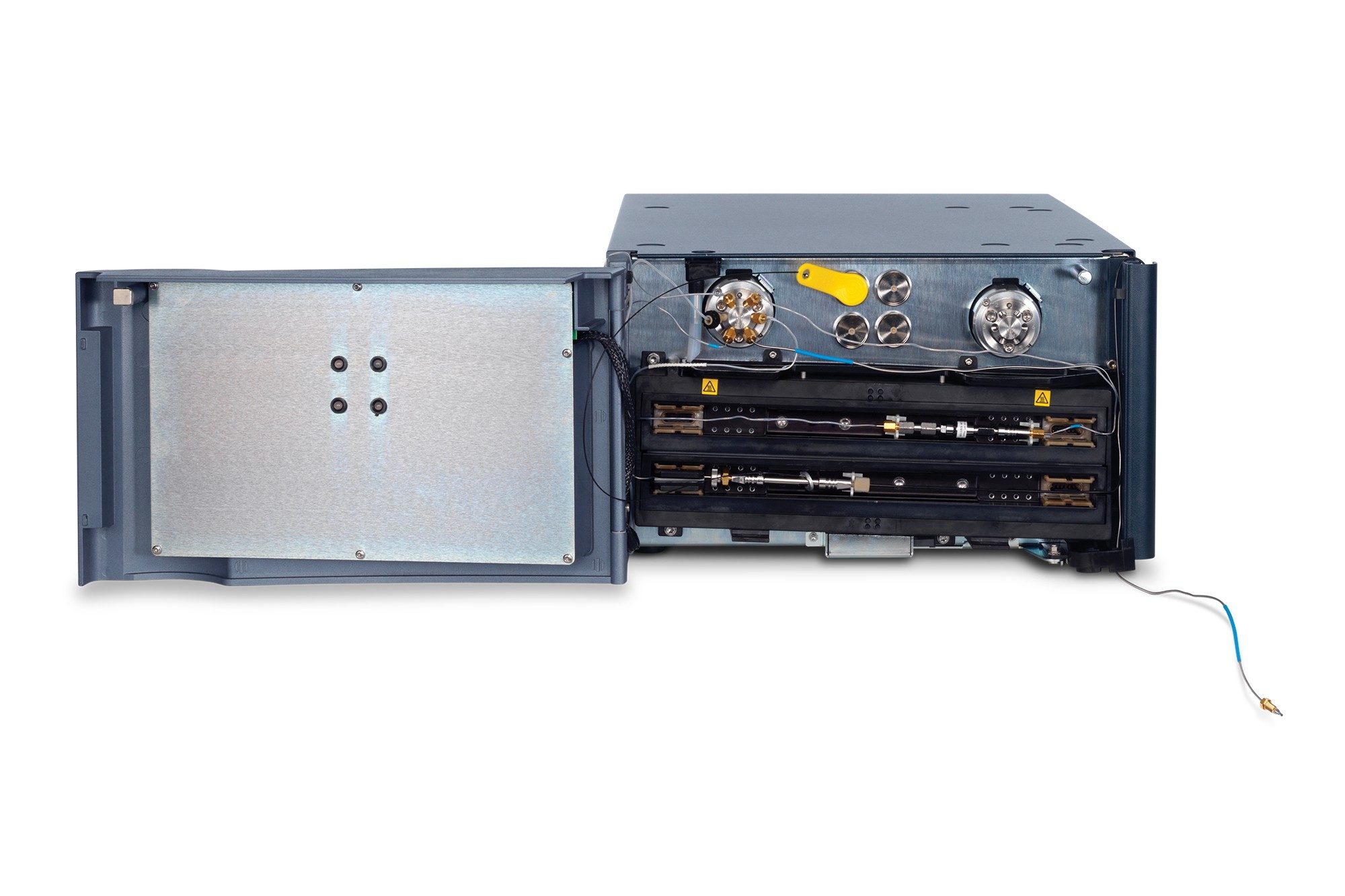

ACQUITY UPLC色谱柱管理器专为2D应用而设计，可容纳两根装有不同填料的色谱柱，每根色谱柱均可实现独立的温度控制，从而为正交分离提供多功能性。该色谱柱管理器采用标准化、简单易用、低容量的主动溶剂预加热器，能够在不同测试之间和不同系统之间获得相同的效率，并且支持两根150 mm长或四根50 mm长的色谱柱。
