ACQUITY Arc多维液相色谱(MDLC)系统

ACQUITY Arc多维液相色谱(MDLC)系统

利用多维技术进行HPLC分离

利用多维技术进行HPLC分离

Waters ACQUITY Arc多维液相色谱(MDLC)系统可以帮助科学家显著提高灵敏度和选择性,排除干扰,准确表征复杂样品。

借助该系统,您的实验室可以通过在实验中添加第二维反相分离,进行通常质谱不兼容的分离。此系统由两(2)台四元溶剂管理器(QSM)、1台流通针式样品管理器(SM-FTN)和1个色谱柱管理器组成。其他硬件包括选择30 cm柱温箱(CH)产品时使用的切换阀。

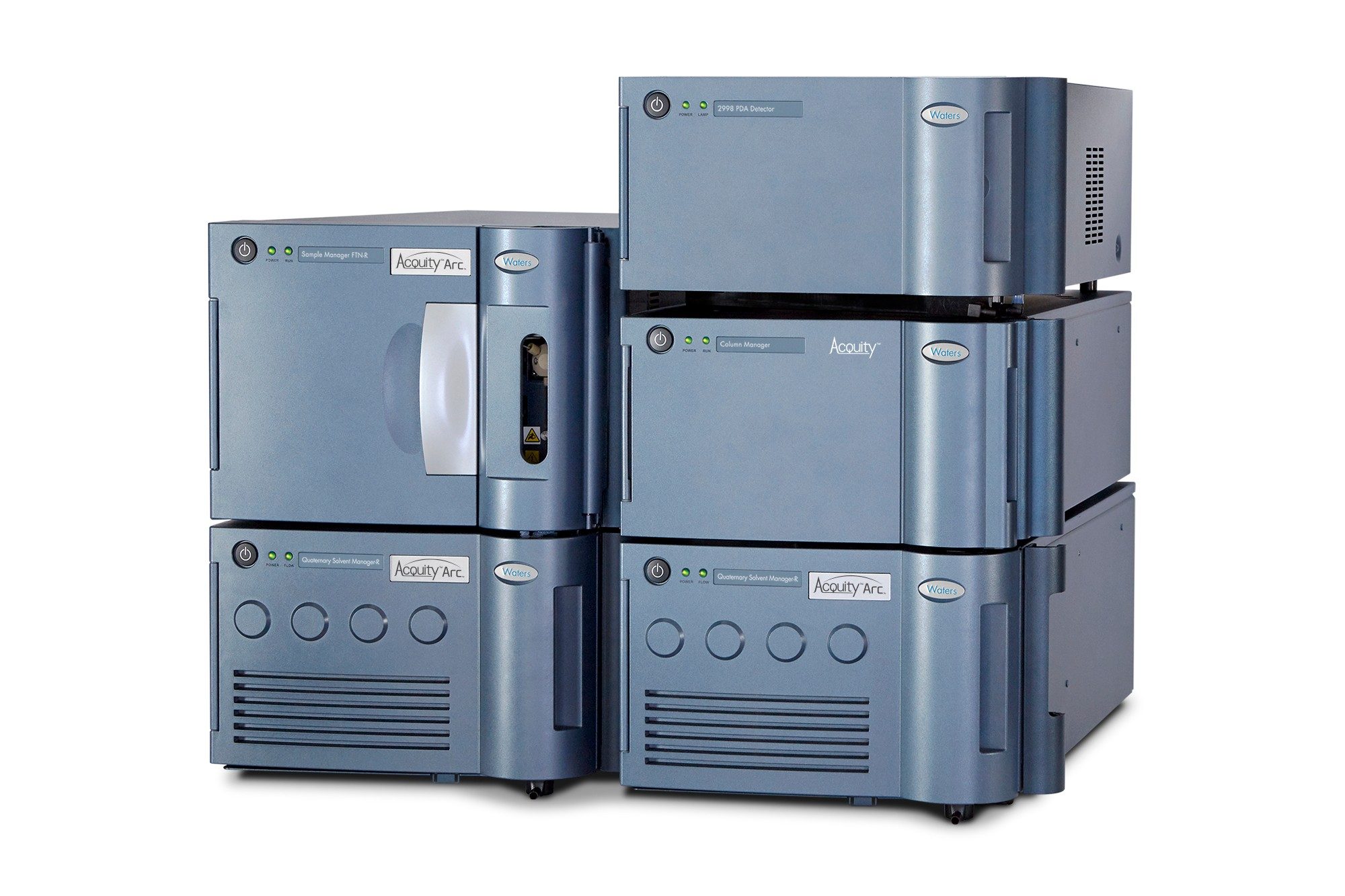

ACQUITY Arc MDLC System. ACQUITY Arc多维液相色谱(MDLC)系统

规格

系统总谱带展宽,4σ

≤30 µL(缺省配置)

驻留体积(总系统)

流路1≤1450 µL

流路2≤1150 µL

梯度延迟体积

流路1≤1050 µL

流路2≤750 µL

集成式渗漏管理

漏液传感器(标配)与安全渗漏处理

定量同步

泵和进样器之间的进样同步可提高保留时间的重现性

操作流速范围

0.001~5.000 mL/min,增量为0.001 mL

操作范围上限

流速达5.000 mL/min时,压力为9500 psi

pH范围

1~12.5

自动操作

漏液传感器与安全渗漏处理,通过控制台软件显示完整的96小时诊断数据

运行周期

≤30 s(进样之间)

溶剂容量

可以任意组合混合至多四种溶剂(标配);配备集成式溶剂选择阀(可选)后至多可混合九种溶剂

流路数量

3条(流路1、流路2和废液),搭载Arc Multi-flow path技术(标配)

延迟体积选择

借助Arc Multi-flow path技术实现自动化

溶剂平衡

集成真空脱气,四室

梯度形成

低压混合,四元梯度

梯度曲线

11条梯度曲线[包括线性曲线、梯级曲线(2)、凹曲线(4)和凸曲线(4)]

单向阀

被动单向阀

流速准确度

±1.0%(流速0.5、3.0和5.0 mL/min)

流速精密度

≤0.075% RSD或±0.020 min SD(取较大值),基于6次重复进样的结果 [水:甲醇(60:40)预混合;1.5 mL/min;苯烷基酮混合溶液;进样体积24.0 µL;CORTECS C18 2.7 µm, 4.6 × 50 mm;35 °C;UV @254 nm]

混合波动

≤0.5 mAU [流动相为含0.1%的TFA的水/乙腈溶液;1.5 mL/min;CORTECS C18 2.7 µm, 4.6 × 50 mm;35 °C; UV @214 nm]

混合准确度

±0.5%绝对值(满量程),5%~95%;0.5~5.0 mL/min [甲醇;甲醇加5.0 mg/mL咖啡因分级梯度;UV @273 nm]

混合精密度

±0.15% RSD或0.04 min SD(取较大值),基于6次重复进样的结果[水:甲醇(60:40)通过Auto•Blend技术混合;0.5 mL/min;苯烷基酮混合溶液;进样体积24.0 µL;CORTECS C18 2.7 µm, 4.6 × 50 mm;35 °C;UV @254 nm]

可压缩性补偿

自动、连续

灌注

湿灌注可在最高10 mL/min的流速下运行。

泵密封件清洗

标配

主要接液材料

316L不锈钢、PPS、含氟聚合物、UHMWPE混合材料、蓝宝石、红宝石、氧化锆、DLC、PEEK和PEEK混合材料、钛合金

进样体积范围

0.1~50.0 µL(标配)

使用可选的扩充定量环时可达1000.0 µL

样品容量

768 [2 x 384孔板];或96 [2 mL样品瓶支架]

以下任意两项:

48位,2.00 mL样品瓶支架(总容量:96个样品瓶)

96孔板

384孔板

48位0.65 mL微量离心管板

24位1.50 mL微量离心板

样品室温度

4.0~40.0 °C,可以0.1 °C为增量进行设置(可选)

温度准确度

± 0.5 °C(传感器处)

温度稳定性

± 1.0 °C(传感器处)

进样针清洗

集成、主动、可设置

样品需求量下限

3 µL残留,使用全回收2 mL样品瓶

准确度(吸样)

± 0.2 μL

线性

>0.999;0.2–50.0 μL

精密度

< 1.0% RSD,0.5~0.9 µL

<0.5% RSD,1.0~4.9 µL

<0.25% RSD,5.0~1000.0 µL

样品残留

≤0.002% [咖啡因],在紫外条件下

高级功能

自动稀释;自动添加;提前装入

主要接液材料

316L不锈钢、镀金不锈钢、聚酰亚胺、PEEK混合材料、DLC

色谱柱容量

CM-A:标配为2根色谱柱(加上过滤器或保护柱的柱长不超过150 mm),可采用可选的管路套件,内径(I.D.)不超过4.6 mm

切换阀

2个9通8位阀;在可设置、自动、随机通道之间切换,设有用于快速更换溶剂的废液和旁路位置

色谱柱室温度

4.0~90.0 °C,可以0.1 °C的增量进行设置;每个模块有2个独立的加热/冷却区域,采用堆叠配置时至多可设置6个区域

温度准确度

± 0.5 °C(传感器处)

温度稳定性

± 0.3 °C(传感器处)

溶剂平衡

主动预加热

色谱柱追踪

采用eCord技术追踪色谱柱的使用情况和历史

色谱柱容量

可容纳单根色谱柱,内径不超过7.8 mm,加上过滤器或保护柱后的长度不超过300 mm

色谱柱选择

安装可选的3位色谱柱选择阀(8端口,9500 psi)后,至多可容纳3根色谱柱

色谱柱室温度

30 cm CH:20.0 ℃(或者高于环境温度5.0 ℃)~65.0 ℃

温度准确度

± 0.5 °C(传感器处)

温度稳定性

± 0.3 °C(传感器处)

溶剂平衡

被动预加热

信息兼容性

Empower色谱数据系统

通讯

以太网

事件输入/输出

接线端子和/或TTL输入/输出

噪音[总系统]

≤65 dBA

操作温度范围

4.0~40.0 °C

操作湿度范围

20%~80%,无冷凝

电源要求

100~240 VAC

线路频率

50~60 Hz

功耗

QSM-R:200 VAC

SM FTN-R:400 VAC

30 cm CH:50 W

CH30-A:50 W

ACQUITY Arc系统:

四元溶剂管理器-R,

样品管理器FTN-R,

30 cm柱温箱,

和安装支架

宽度:57.4 cm(22.6英寸)

高度:57.1 cm(22.5英寸)

深度:62.8 cm(24.7英寸)

重量:59.1 kg (130.0 lb)

概述

  • 借助ACQUITY Arc MDLC系统的即用型配置,缩短实验设置用时,减少故障排除并提高可信度
  • 将正交选择性色谱柱与中心切割MDLC相结合以提高分离度
  • 借助额外的反相分离,提高灵敏度和选择性

推荐用途:用于需要提高分离度的中心切割MDLC。


功能标题

功能标题






利用中心切割功能提高洗脱的分离度

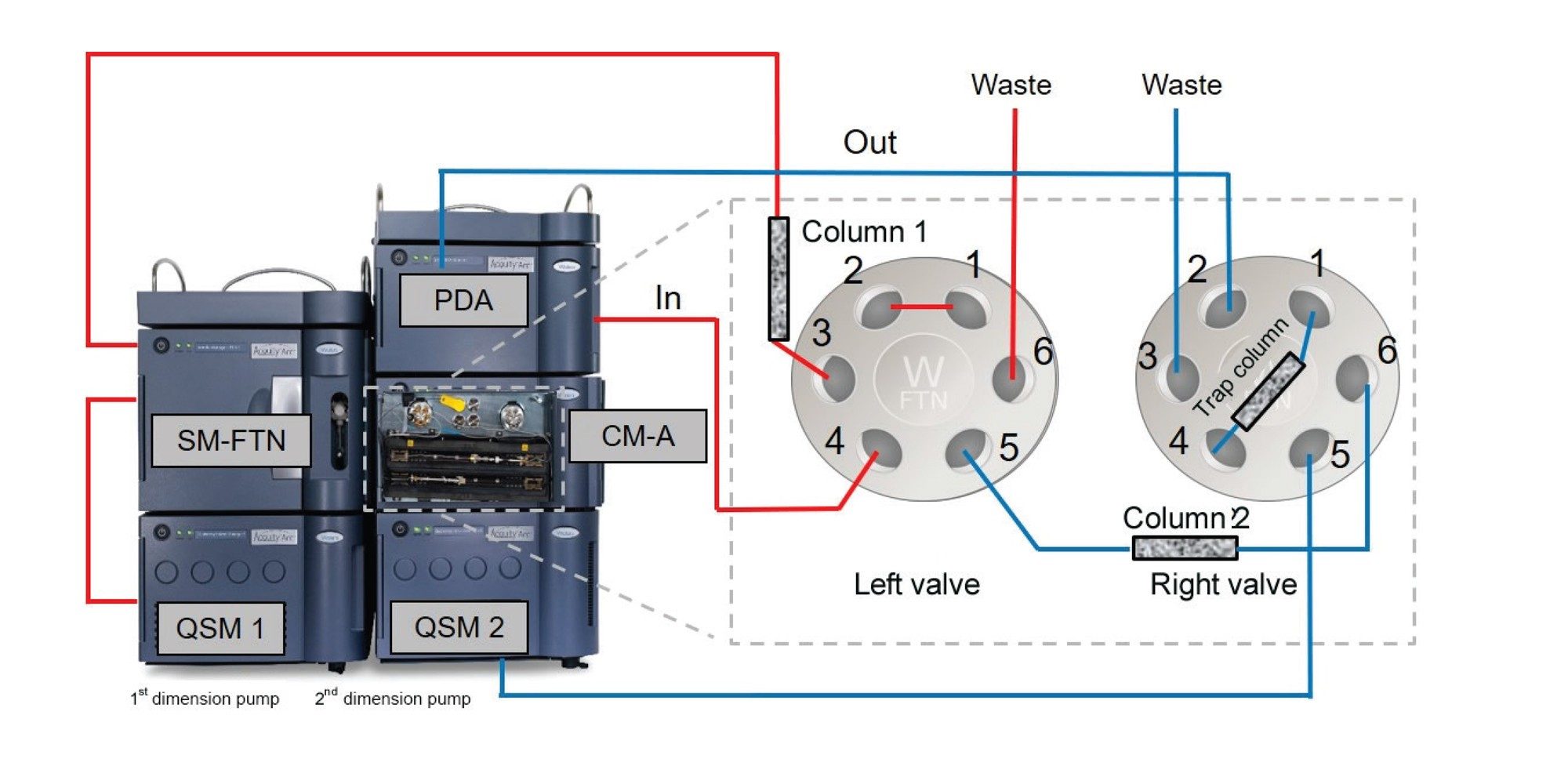

ACQUITY Arc MDLC系统使用定量环捕集阱重新聚焦峰,将中心切割从第一维转移到其他维度,使科学家能够在一个维度上提高特定洗脱的分离度,并在第二次分离时使用一组不同的条件。


专为MDLC设计

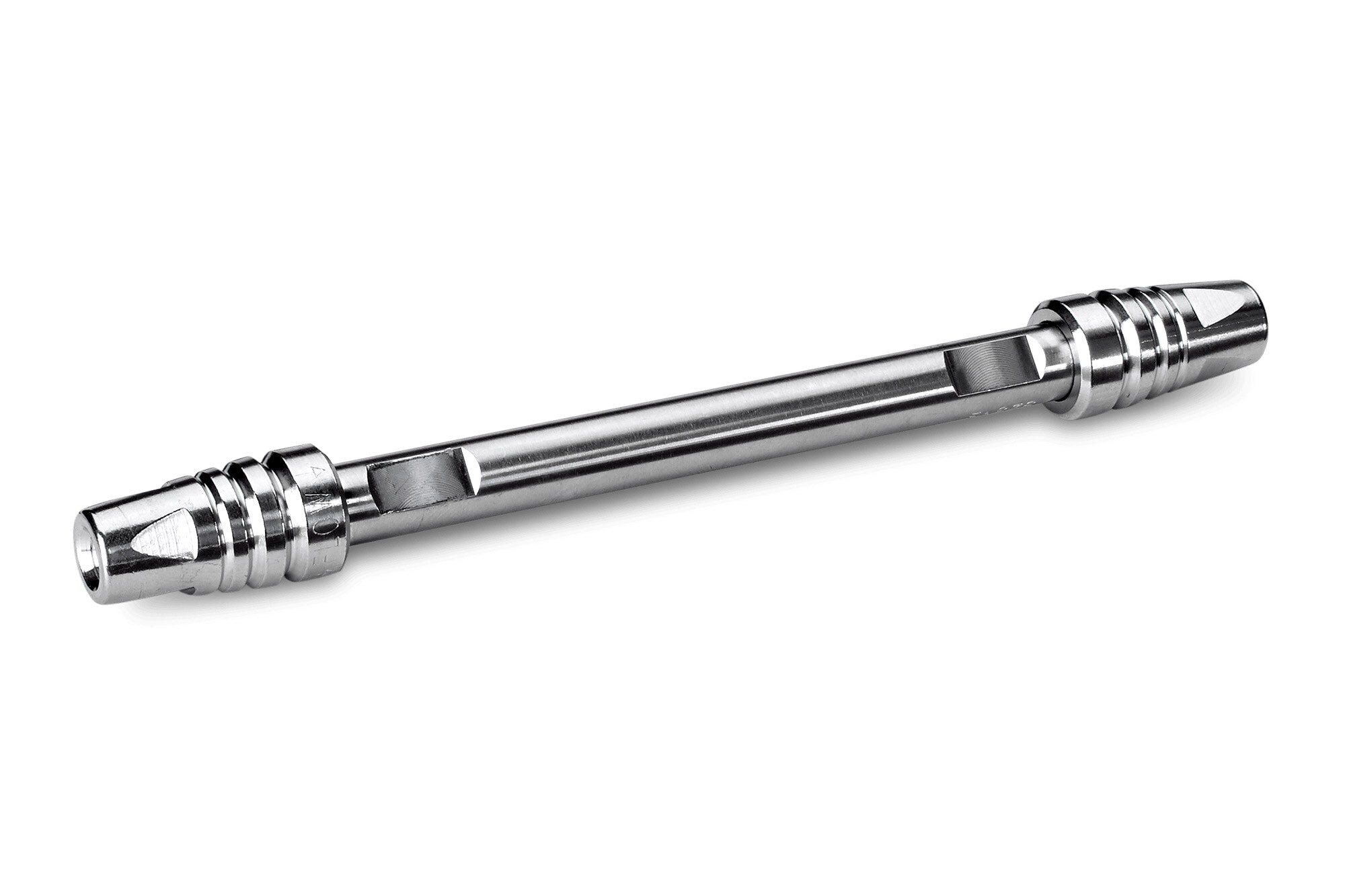

ACQUITY Arc MDLC系统专门针对MDLC应用精心设计。该系统可轻松容纳两根装有不同填料的色谱柱(最长150 mm),每根色谱柱、每项操作以及各主动溶剂预加热器均可实现独立温度控制,从而为正交分离提供多功能性。




资源

文档

文档


支持

支持




您希望做什么?

您希望做什么?
您需要帮助吗?

相关信息

借助这款通用的现代LC系统,只需一次切换,即可在HPLC和UHPLC之间完成方法转移。

使用2D LC/多维LC技术的ACQUITY UPLC系统为多维应用提供出色的分离度、灵敏度和生产率,这些系统易于使用、易于实施并与多种填料兼容。

ACQUITY UPLC H-Class PLUS系统为四元或二元溶剂混合提供了高灵活性和精度,并具有UPLC分离所期望的优异性能:高分离度、灵敏度和更高通量。

全新面世的高性能UPLC系统。极低的扩散、出色的分离度、快速的进样周期以及高样品通量和低交叉污染,使该系统成为任一质谱仪的理想进样口。
返回顶部 返回顶部

有关 ACQUITY ARC 多维液相色谱 (MDLC) 系统的常见问题解答

什么是 ACQUITY ARC 多维液体 色谱 (MDLC) 系统?
ACQUITY ARC 多维液相色谱 (MDLC) 系统是一款综合色谱系统,将高效液相色谱 (HPLC) 和超高效液相色谱 (UHPLC) 与先进的检测技术相结合 能力。

使用 ACQUITY ARC MDLC 系统有哪些优势?
ACQUITY ARC MDLC 系统具有一系列优势,包括提高样品通量、提高灵敏度和增强数据质量。 它还提供全面的检测功能,包括紫外-可见光、荧光和质谱。

ACQUITY ARC MDLC 系统可以分析哪些类型的样品?
ACQUITY ARC MDLC 系统可用于分析多种样品,包括蛋白质、肽、核酸和小分子。

ACQUITY ARC MDLC 系统使用什么类型的软件?
ACQUITY ARC MDLC 系统与 Waters Empower 3 色谱数据软件兼容,该软件提供强大的数据分析和报告功能。

ACQUITY ARC MDLC 系统可以获得什么类型的支持?
Waters为 ACQUITY ARC MDLC 系统提供全面的支持,包括安装、培训和技术支持。
