专为实现超低扩散和残留设计的性能增强型样品管理器

专为实现超低扩散和残留设计的性能增强型样品管理器

  • Patricia R. McConville
  • Waters Corporation

摘要

本应用简报将介绍一款简单、灵活且适用于各种LC分离的样品输送系统的设计理念:在宽泛的进样体积范围和应用范围内,保持经过优化的精度、准确度和残留性能。

优势

采用needle-in-flow-path设计的ACQUITY UPLC PLUS系列样品管理器(FTN-H和FTN-I)具有卓越的进样精密度和样品回收率。该系列样品输送系统让实验室能够灵活选用不同的进样体积开展各种LC分析。

简介

自动进样器的两种常见设计策略是固定定量环和needle-in-flow-path。两种设计在性能、通量及实用性方面各有其优缺点,分析人员可以从中选择最能满足其色谱分析目标的解决方案。对于要求最大限度减少柱外谱带展宽的高分离度应用而言,固定定量环设计是其首选。此外,由于分析样品时进样针处于离线状态,在此期间系统将完成针清洗和下一次进样的准备工作,因此这种设计的进样周期通常更短。但是,为了达到最佳性能,使用这类自动进样器时通常需要仔细选择进样模式。

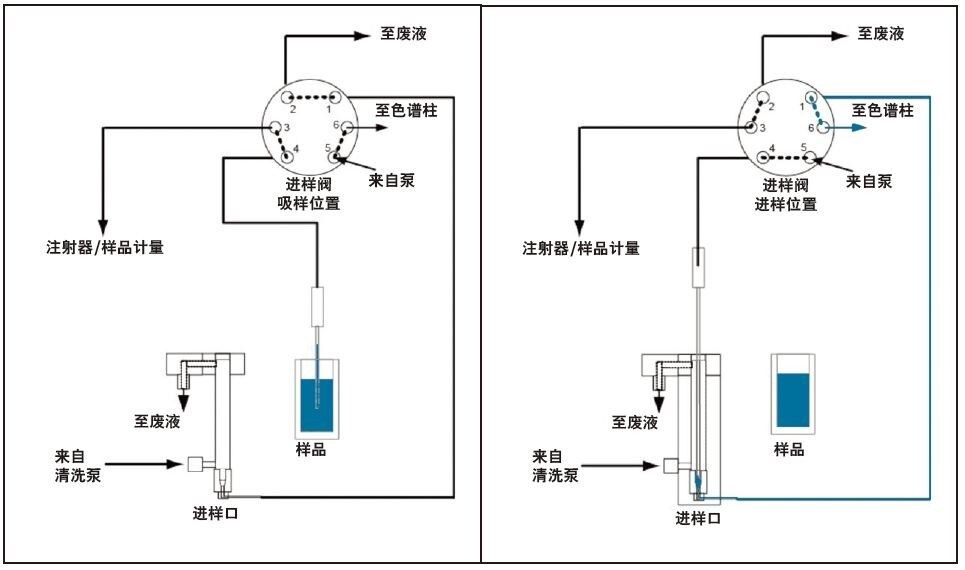

图1.ACQUITY UPLC PLUS系列FTN样品管理器吸样位置和进样位置的流路。

相比之下,采用needle-in-flow-path设计的自动进样器具有更高的灵活性和易用性。这类样品输送系统的进样体积范围更宽泛,而且不需要更改多项配置。最重要的是,它只需极少的方法开发就能实现最优性能。

结果与讨论

配备Flow-Through-Needle样品管理器(SM-FTN)的ACQUITY UPLC PLUS系列解决了获得可靠UPLC性能面临的两大设计难题:在高压下稳定密封进样针,以及为了保证色谱分析性能,必须最大限度减小对LC扩散性能的潜在不利影响。该设计的创新功能解决了这两大难题,具体参见图1所示的进样次序。进样开始后,进样阀会导入来自进样针的液体,以便收集进样针从样品瓶中吸取的样品。取样机制为RΘZ配置(相较于XYZ配置),即进样针只在对角线方向上移动,而样品盘会通过旋转将样品瓶送至进样针流路下方的位置。进样针会伸入样品瓶中,精确吸取所需体积的样品,然后回到进样口。接下来,进样针位置降低并被推入进样口的内部密封表面。压力传感器将测量密封力,以便只施加让密封体系达到15,000 psi所需的压力,从而在确保不会发生渗漏的同时最大限度延长密封表面的使用寿命。最后,进样阀转动,使样品通过进样阀被向下推入进样口,进入色谱柱。进样口设置在尽可能靠近进样阀的位置,目的是最大程度减少样品进入色谱柱时的扩散。完成进样之后,系统会在一段指定的时间内清洗进样针,尽可能清除样品残留。Flow-Through-Needle设计的进样体积范围非常宽泛,可满足HPLC和UPLC应用的要求。此外,对于低扩散的UPLC分离(典型谱带展宽为8~9 µL),这种灵活设计的系统也是理想之选(图2)。

图2.ACQUITY UPLC PLUS系列专为实现具有卓越准确度、精度和线性的HPLC、UHPLC及UPLC分离而设计。

结论

ACQUITY UPLC PLUS系列专为最大限度提升研究、开发和常规分析应用的分离性能和灵活性而设计。FTN-H/FTN-I自动进样器的设计简单、灵活,而且保留了低扩散UPLC分离所需的性能,因此能够很好地融入这类实验室的工作流程中。

720003443ZH,2018年4月
