使用APGC-MS/MS分析食品基质中的多类持久性有机污染物

应用气相色谱与质谱联用系统(GC-MS)分析普遍存在的环境污染物（例如，持久性有机污染物(POPs)）是成熟且有据可查的。四类在全球范围内受到管制的POPs分别是多环芳烃(PAHs)、多氯联苯(PCBs)、多溴联苯醚(PBDEs)和有机氯农药(OCPs)。

许多POPs同系物的结构类似且这些化合物比较复杂，对它们进行分析颇具挑战。由于此类化合物具有挥发性、热稳定性和非极性，因此优选传统GC-MS和MS/MS技术并采用电子轰击(EI)电离模式进行分析。

然而，考虑到EI是一种硬电离，大量碎片会影响分子离子的丰度和化合物的特征性谱图。大气压气相色谱(APGC)作为一种软电离技术，可得到丰度更高的分子离子。

在本应用资料中，我们介绍了一种定量方法的开发和验证。该方法可以对各种食品中的141种不同类别的POPs化合物进行定量分析，确保在加拿大魁北克对这些化合物进行持续监测以保护消费者的安全。

本文介绍了APGC与Waters Xevo TQ-S联用时的灵敏度、选择性和定量分析能力，以及从各种食品基质中萃取所有分析物所采用的通用样品制备方法。

优势

• 提高适合采用GC分析的POPs（OCPs、PCBs、PBDEs和PAHs）的检测灵敏度和选择性。

• 与传统EI谱图相比，改善了准分子离子的响应。
• 利用APGC准确且灵敏地定量分析141种POPs，包括六苯并苯和二苯并芘化合物。
• 能够采用通用的样品制备方法通过单次进样分析多类化合物。
• 高灵敏度Xevo TQ-S适用于定量分析和确认食品与环境污染物，并可与UPLC和APGC轻松互换。

应用气相色谱与质谱联用系统(GC-MS)分析普遍存在的环境污染物（例如，持久性有机污染物(POPs)）是成熟且有据可查的。四类在全球范围内受到管制的POPs分别是多环芳烃(PAHs)、多氯联苯(PCBs)、多溴联苯醚(PBDEs)和有机氯农药(OCPs)。

这些POPs的常见理化特性包括抵抗化学和生物降解的能力和高亲脂性，从而导致其具有持久性并且极有可能发生生物累积。许多这类化合物被归类为毒物、致癌物和可能致癌物。人们对于这些污染物高度关注，国际条约以及地方法规均要求对其进行持续监测以确保人类安全。

许多POPs同系物的结构类似且这些化合物比较复杂，对它们进行分析颇具挑战。由于此类化合物具有挥发性、热稳定性和非极性，因此优选传统GC-MS和MS/MS技术并采用电子轰击(EI)电离模式进行分析。然而，考虑到EI是一种硬电离，大量碎片会影响分子离子的丰度和化合物的特征性谱图。大气压气相色谱(APGC)作为一种软电离技术，可得到丰度更高的分子离子。在大气压下并且在氮气存在下利用电晕针放电使化合物电离。根据目标分析物的不同，该电离反应可通过两种途径发生：电荷转移（在干燥环境下）和质子转移（在存在质子溶剂的条件下）。

在本应用资料中，我们介绍了一种定量方法的开发和验证。该方法可以对各种食品中的141种不同类别的POPs化合物进行定量分析，确保在加拿大魁北克对这些化合物进行持续监测以保护消费者的安全。采用通用的样品制备方法从各种食品基质中根据需求萃取所有分析物，以便测定APGC与Waters Xevo TQ-S结合使用时的灵敏度、选择性和定量分析能力。

样品制备

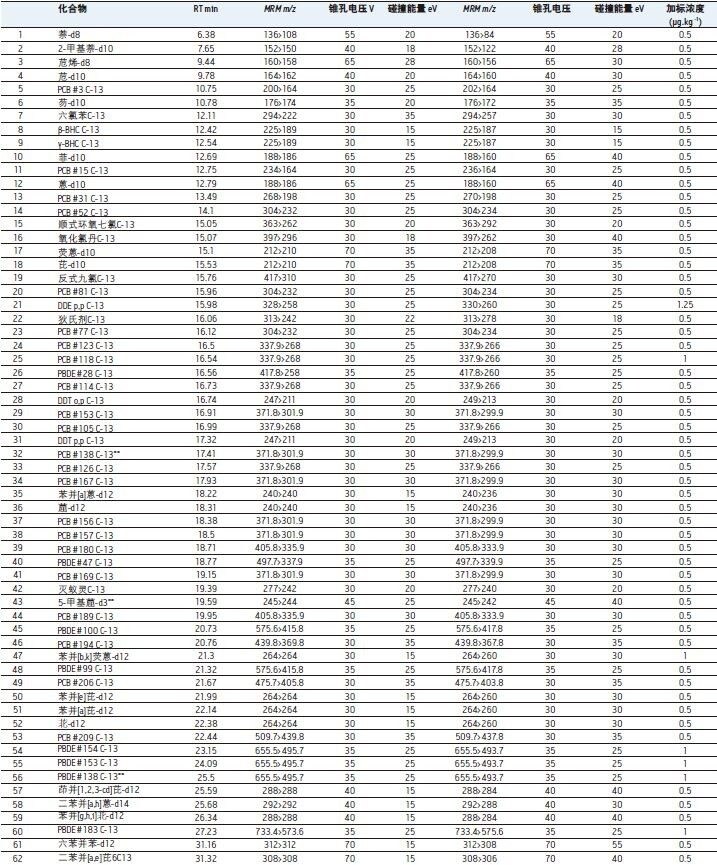

使用下列通用萃取步骤分析牛奶、婴儿配方奶粉、牛肉、猪肉、鸡肉和鱼肉中的PCB、PBDE、OCP和PAH化合物。将匀浆样品(12 g)置于50 mL玻璃离心管中，并添加内标物，如表1所列。对于脂肪含量高的食品（例如，牛肉），称取较小的样品量(10 g)。向固态食品样品中加入水(5 mL)，并使配方奶粉复溶。将样品涡旋混合20分钟。向样品中加入乙酸乙酯(10 mL)并用力振荡1分钟。向离心管中加入QuEChERS盐（4 g硫酸镁和2 g氯化钠），再用力振荡1分钟。

经离心后，移取上清液(5 mL)蒸发至干并复溶于二氯甲烷(2.4 mL)中。然后通过0.45 µm PTFE过滤器过滤，以便进行凝胶渗透色谱(GPC)分析。使用EnvirosepABC GPC预柱(60×21.2 mm)和色谱柱(350×21.2 mm)，以二氯甲烷作为洗脱液(5 mL/min)。将得到的提取物转移至合适的试管中进行蒸发，其中使用二氯甲烷清洗GPC收集管三次。将这些清洗液与最初的提取物一起蒸发至750 µL。然后用正己烷将样品体积定容至1 mL，并用硅胶进行净化。硅胶柱的制备方法是将硅胶(2 g)加入带玻璃棉筛板的1 cm宽硅硼酸玻璃柱中。这些柱子分别用3:1的正己烷:二氯甲烷溶液(12 mL)以及正己烷(8 mL)进行活化。加入样品，并用3:1的正己烷:二氯甲烷溶液(20 mL)洗脱。将这些提取物蒸发至<0.5 mL，向其中再次加入内标物（25 µL，表1中标记有**的化合物）。所有样品均用异辛烷定容至500 µL，经涡旋混合后，使用配备APGC的Xevo TQ-S进行分析。

验证程序

通过根据一些受国际认可的文档5-15而制订的内部文档测定并验证方法效率。对于各种基质中的所有分析物，使用加标后的重复样品(n=10)测定检测限(LOD)和定量限(LOQ)。按照IUPAC方法进行测定，即，LOD=3×实验噪音的标准偏差，而LOQ=10×实验噪音的标准偏差。

测定所有分析物的最低限(LL)，后续验证工作和统计分析均以此为基础。对分析物的回收率、重复性(RSD%)和线性进行分析。针对各种基质(n=6)制备了三个加标浓度下的重复样(n=9)：0.2×LL、LL和2×LL。利用这些重复样，分别测定各种基质的回收率和方法重复性。

经评估，配备APGC的Xevo TQ-S被认为是一种准确而灵敏的仪器，适用于检测多类POPs化合物（PAHs、PCBs、PBDEs和OCPs）。在该方法中，以140多种分析物（内标物除外）作为分析目标，其代表了最常见的同系物混合物和受管制的POPs化合物，涵盖了低沸点、中等沸点和高沸点化合物。

在传统的GC-EI-MS分析过程中，对某些化合物（包括六苯并苯、二苯并芘和BDE #183）进行准确检测和定量分析通常是具有挑战性的。尽管其结构复杂且沸点较高，但这些化合物可通过APGC轻松得到分析，获得优异的LOD，如表3所示。

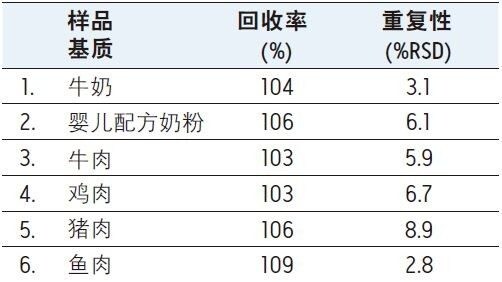

使用表1所示的内标物开发出适用于所有分析物的通用萃取方法。对于六种不同基质中的所有分析物，均得到优异的回收率、线性和LOD。使用PCB #126的回收率作为代表性示例（如表2所示），所有基质中的分析物均可获得相似的回收率和令人满意的重复性。

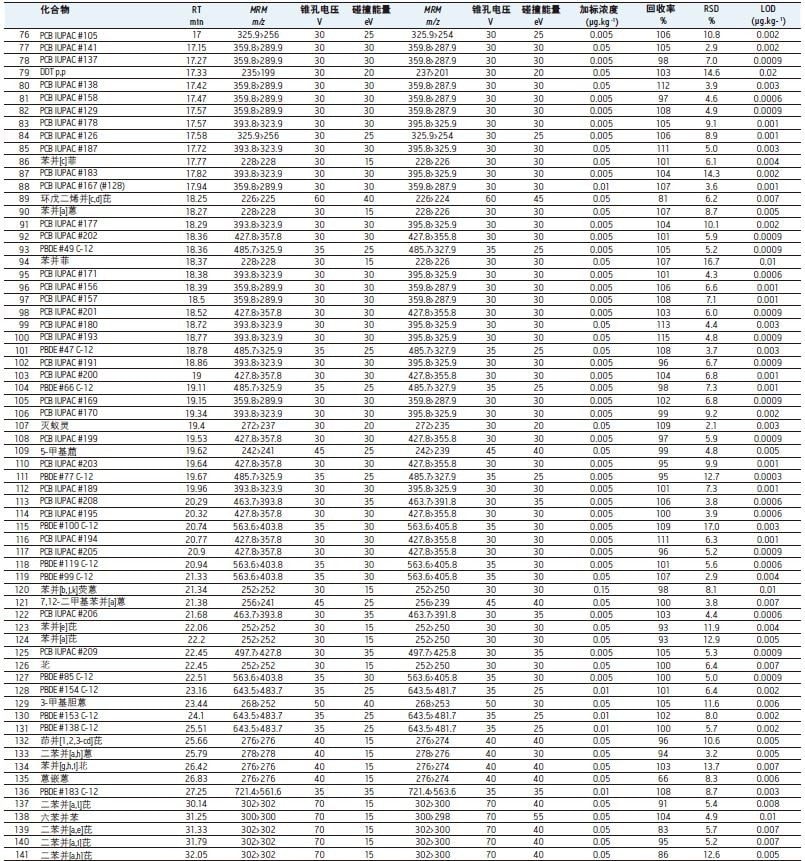

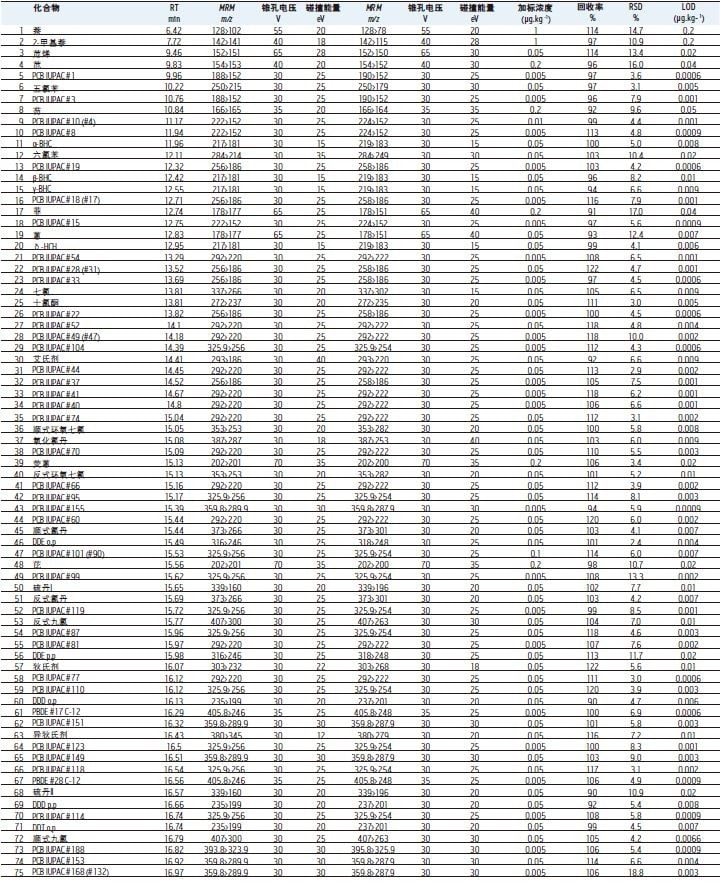

采用TQ-S以及APGC的经验证分析方法已提交并成功通过国际标准ISO 17025的认证。为便于讨论，在此将使用猪肉基质说明多类分析物的方法结果。表3所示的结果重点展示了最低加标浓度下的分析物回收率和重复性，以便证明系统对痕量分析物的灵敏度和稳定性。此外，讨论了线性和检测限，结果汇总于表3中。

灵敏度和选择性

考虑到APGC采用软电离技术，因此相比于传统EI谱图可观察到具有更高丰度的分子离子。在方法开发阶段，考虑到与氯代和溴代化合物相关的电负性，所有分析物通过电荷转移（干燥的源条件）产生的分子离子比通过质子化产生的分子离子具有更高的灵敏度。

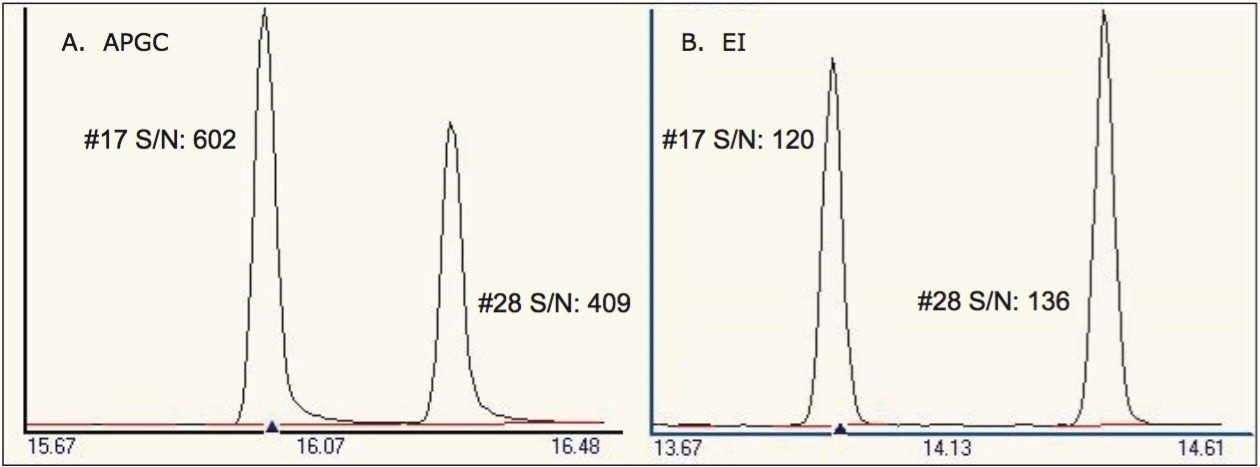

观察到许多POPs分析物的灵敏度高于传统GC-EI-MS方法所得到的灵敏度，如图1所示。用APGC进行分析时，此处测得的BDE #17和#28的信噪比(S/N)显著提高。这样可进一步减少基质负载，从而改善线性、色谱柱使用寿命和仪器稳定性，同时减少仪器维护。

将中等浓度和高浓度重复样相结合(n=18)，对各种基质的方法回收率和重复性进行平均分析及更具代表性的统计分析。通过进一步的统计分析，验证方法对于低浓度分析物的稳定性。为此，在最低的加标浓度下（0.2×LL，其中n=9）分别测定各种基质中所有分析物的方法回收率和重复性。猪肉基质的测定结果示于表3中。

检测限

对食品和环境样品中的POPs进行检测十分有挑战性，因为这些化合物普遍存在且需要达到越来越低的检测限才可满足复杂基质中的法规限值。然而，使用APGC-MS分析PBDEs、PCBs、PAHs和OCPs均可获得低于所需检测限的结果。

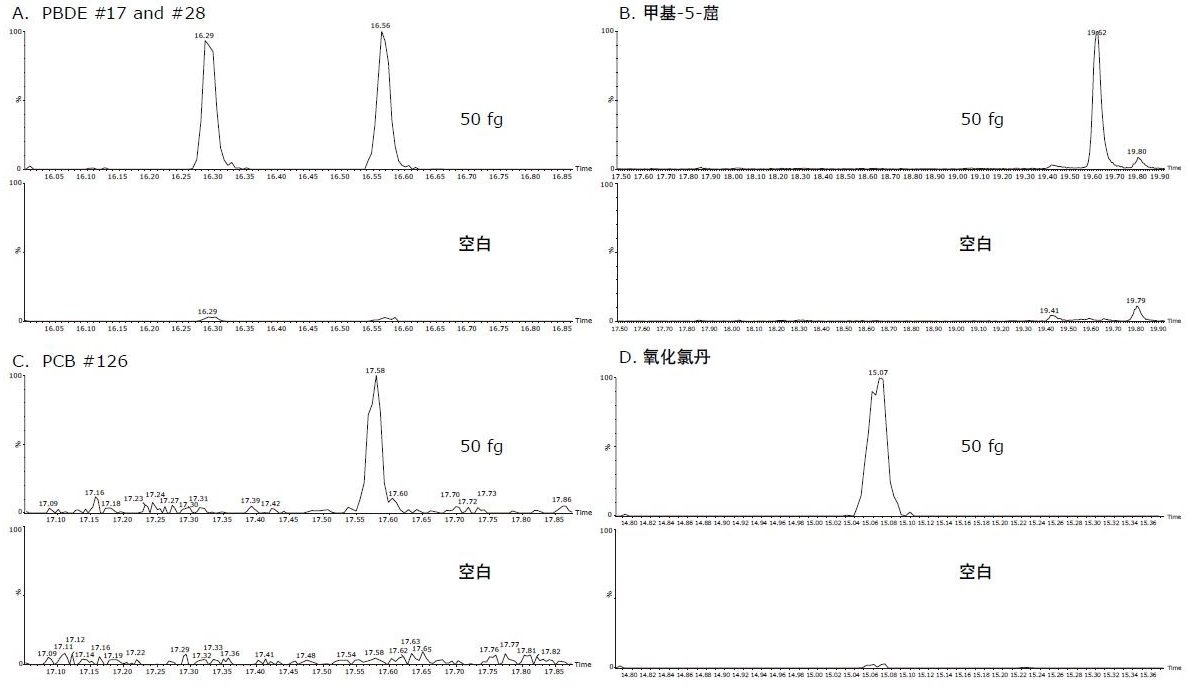

所有分析物的检测限汇总于表3中，其中猪肉提取物中的所有分析物均获得了<1 µg/kg的检测限。图2还展示了所获得的优异灵敏度，其中使用50 fg的上样量测定S/N比。将分析的各类POPs的一个例子与其基质空白进行对比，从而证明方法所具有的选择性。

开发出的方法能够使在各种基质中加入的多类低浓度组分获得优异的重复性。这一结果通过表3所示的验证数据得到了充分的展示，其中猪肉基质中(n=9)加标浓度介于50~1000 ng/kg之间的所有分析物均获得了优异的回收率和方法重现性。

使用经优化的通用样品制备和净化方法，得到的猪肉基质中的回收率在65%~122%的范围内。所有分析物的相对标准偏差(RSD%)均<20%。这一结果达到了复杂基质多残留分析的可接受水平，表明在复杂基质中加入万亿分之一（ppt，等于ng/kg）的PBDEs、PCBs、PAHs和OCPs时均可获得较低的方差。

线性

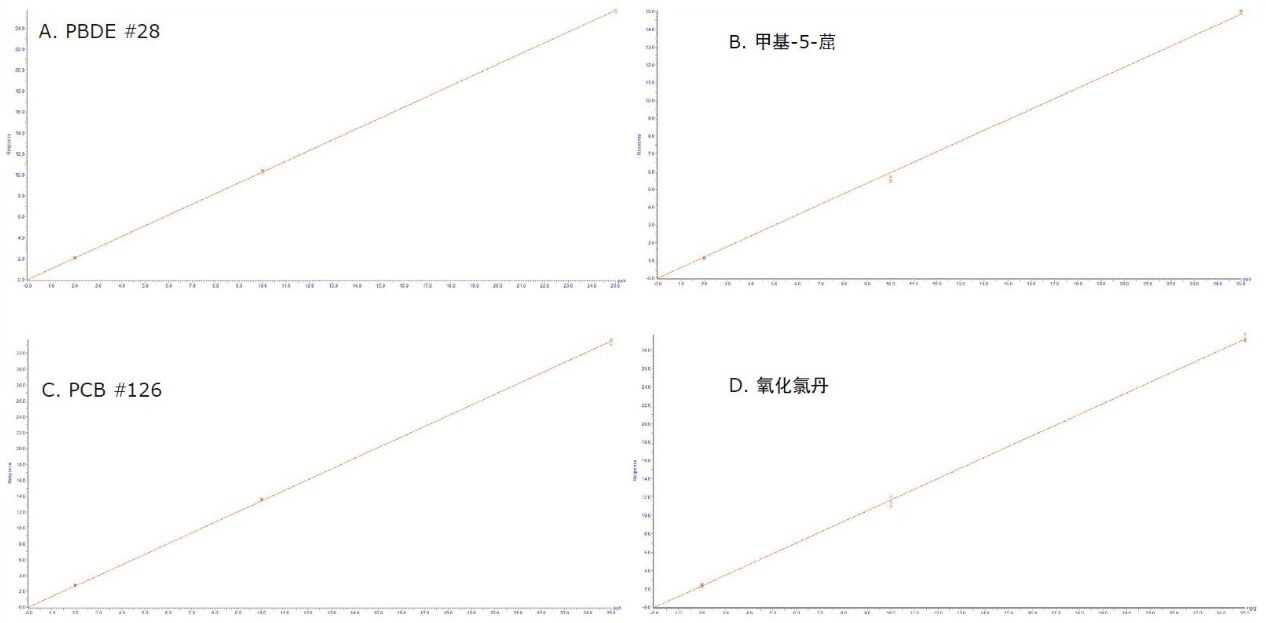

利用表1所示的内标物分析了所有分析物的线性。在令人满意的工作范围2~25 µg/kg内获得了良好的相关性(R²>0.99)。该工作范围被认为是非常合适的，能够在适用的情况下准确地定量分析法规控制水平下的所有分析物。对于猪肉样品中的各类POPs，利用内标物获得的校准曲线的例子如图3所示。

耗时且昂贵的分析是食品与环境检测实验室面临的主要问题，其中优选多分析物方法以实现资源的高效利用。尽管稳定的Xevo TQ-S能够与UPLC结合使用，对适合LC分析的化合物进行高灵敏度分析，但本文表明Xevo TQ-S与大气压气相色谱联用能够分析多类POPs，并获得优异、稳定的灵敏度。

结果显示，对用于各种分析物的单一净化方法进行优化可实现令人满意的回收率，同时使用配备APGC的Xevo TQ-S能够用于定量分析低于法规限值的分析物。以猪肉为例，测得的回收率表现优异，介于66%~122%的范围内，并且对于所有141种POPs分析物，均获得了<20%的相对标准偏差。

这一经过验证且取得认证的方法被MAPAQ用于对大量的肉类、鱼类、牛奶和婴儿配方奶粉进行常规分析，以确保加拿大魁北克省的消费者安全。与传统的GC-EI-MS方法相比，配备APGC的Xevo TQ-S具有更高的灵敏度、更少的维护和日常清洁需求，还可进一步提高实验室效率。

致谢

MAPAQ对实验室技术人员Justine Legros和Anne-Marie Simard的高超技能和日常工作表示衷心的感谢，并感谢三位一年期实习学生的帮助：Pierre-Luc Cloutier (2011)、Renaud Lussier (2012)和Gabrielle Mercier (2013)。
