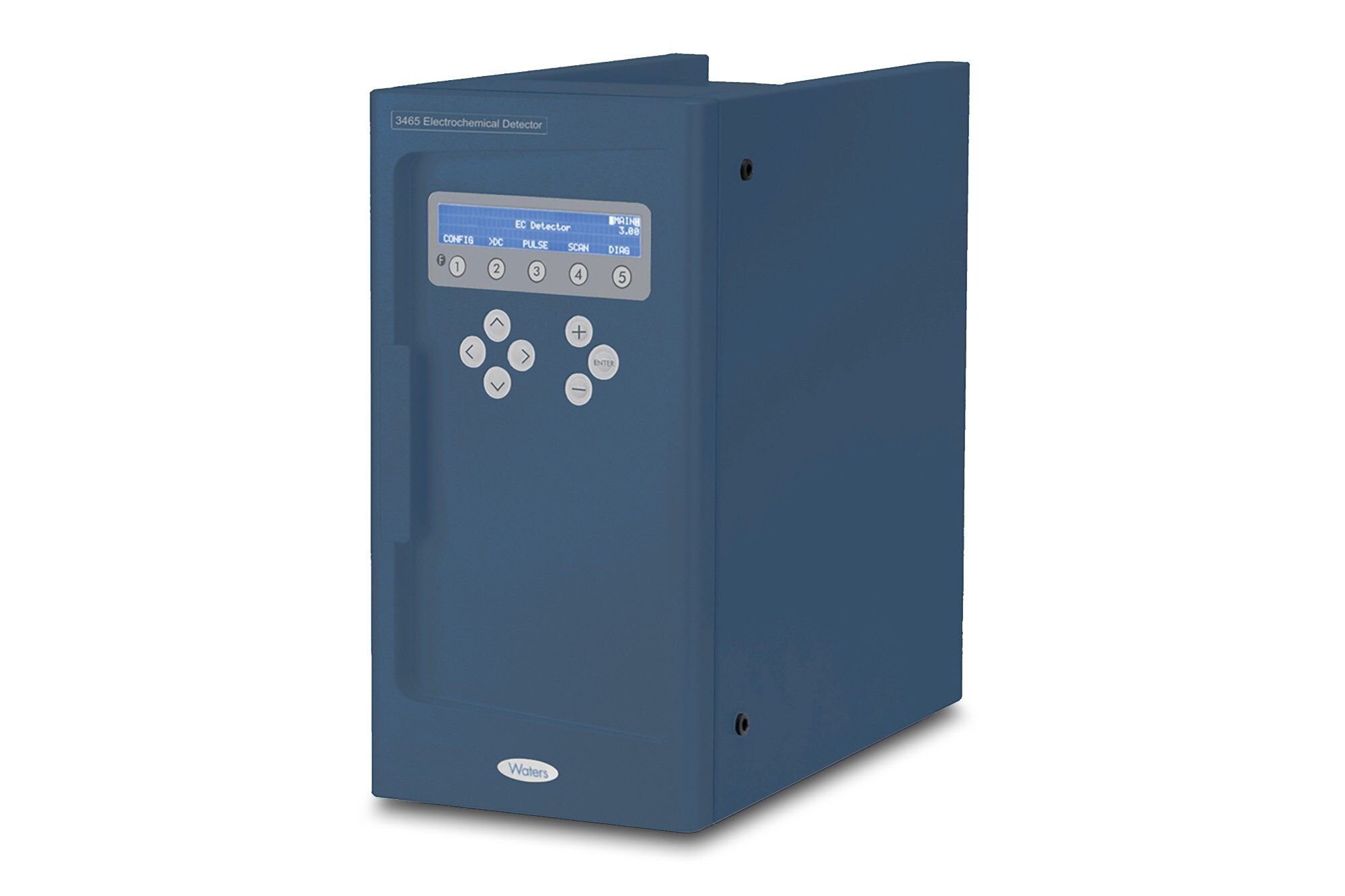

Detector 3465 Electrochemical para sistemas LC
Sensibilidade, confiabilidade e simplicidade combinadas
O Detector Waters 3465 Electrochemical combina sensibilidade, confiabilidade e simplicidade para detecção eletroquímica. Seus modos de detecção versáteis são ideais para analisar uma ampla gama de compostos.
A configuração de células de fluxo múltiplas do Detector 3465 Electrochemical combina projetos de eletrodo de trabalho e de referência para minimizar custos e aumentar a flexibilidade. A célula de fluxo acomoda vários eletrodos de referência: ISAAC; projeto de ponte salina tradicional, que limita a formação de bolhas de ar e Hy-Ref, que é ideal para análise de carboidratos e é compatível com fases móveis extremas. O detector é projetado para análise de ultratraços e é compatível com aplicações de escala analítica e de microdiâmetro.
Detector 3465 Electrochemical para sistemas LC
Especificações
|
Modos operacionais |
Direct Current (Corrente contínua) (CC), DC (CC), PULSE (Pulso), PULSE 2 (Pulso 2), SCAN (Varredura) (DC, Pulse e Pulse 2 estão disponíveis e são compatíveis com o controle do Empower CDS) |
|
Outros modos |
CONFIG (Configuração), DIAG (Diagnóstico) e SERVICE (Manutenção) |
|
Configurações do detector |
Célula de fluxo única (SCC) (pn: 725000673) ou Célula de fluxo dupla (DCC) (pn: 725000686) |
|
Zero automático |
Acionado pelo teclado, TTL no painel traseiro ou controle remoto do PC (LAN) |
|
Compensação máxima de corrente (Zero automático) |
De 25 nA a 2,5 mA nos modos DC (CC) e PULSE (Pulso), dependendo da configuração do intervalo |
|
Deslocamento |
+50% a -50% de tensão de saída máxima, etapas de 5% |
|
Controle do PC |
Controle paramétrico e aquisição de dados via porta LAN (porta de serviço USB) |
|
Controle de aquisição |
.Net Driver para Empower 3, aproveitando a camada de suporte do Empower 3 ICF existente |
|
Saída de sinal analógica (DAC) |
Escala total de -1 a +1 V (via conversor D/A de 16 bits) |
|
Saída analógica (I/E) |
Escala total de -2,5 a +2,5 V (sinal do conversor I/E não processado) |
|
Conectores digitais de E/S (painel traseiro) |
2 relés, 5 saídas TTL (lógica CMOS de 3,3 V), 13 entradas TTL (programáveis), 1 GND |
|
Funcionalidade de E/S programável |
Célula ligada, célula desligada, zero automático, início, sobrecarga, relé, auxiliar |
|
Célula de fluxo e compartimento de aquecimento de coluna integrados |
+7 °C acima da temperatura ambiente até 60 °C, exatidão de 0,5 °C, estabilidade de 0,1 °C; acomoda coluna e células de fluxo |
|
Célula de fluxo |
Modelo de estilo jato de parede confinado – VT03, Sencell e design de camada fina Flexcell |
|
VT03 |
Célula de fluxo (originalmente disponível com o 2465 ECD); disponível com eletrodos de trabalho de 2 e 3 mm de diâmetro |
|
Sencell |
Espaçador ajustável sem ferramentas; vários eletrodos de trabalho e de referência |
|
Flexcell |
Eletrodo de trabalho substituível, (GC, Pt, Au, Ag, BDD) eletrodo auxiliar de aço inoxidável |
|
Intervalo |
10 pA a 200 μA em incrementos de 1, 2 ou 5 |
|
Filtro (ADF) |
10 a 0,001 Hz em incrementos de 1, 2 ou 5; RAW e OFF (Desligado): Para dados não processados |
|
Potencial (Ec) |
-2,5 V a +2,5 V com incrementos de 10 mV |
|
Taxa de dados |
1 a 100 Hz em incrementos de 1, 2, 5, dependendo da configuração de filtro |
|
Ruído |
< 2 pA com célula simulada (carga de 300 MΩ/470 pF) na faixa de 1 nA, filtro desligado, Ec +800 mV e temperatura de 35 °C |
|
Intervalo |
10 nA a 200 μA em incrementos de 1, 2 ou 5 |
|
|
Filtro (ADF) |
0,5 a 0,001 Hz em incrementos de 1, 2 ou 5; OFF (Desligado): Para dados não processados |
|
|
Potencial (Ec) |
-2,5 V a +2,5 V com incrementos de 10 mV |
|
|
Taxa de dados |
1/(duração do pulso) Hz |
|
|
Forma de onda |
Máximo de 5 etapas potenciais |
|
|
Tempos de pulso (t1-t2) |
t1: 100 ms a 2000 ms; t2, t3, t4 e t5: 0 a 2000 ms em incrementos de 10 ms |
|
|
Tempos de amostragem (ts) |
20 ms a [t1-60] ms |
|
Intervalo |
10 nA a 200 μA em incrementos de 1, 2 ou 5 |
|
Filtro (ADF) |
0,5 a 0,01 Hz em incrementos de 1, 2 ou 5; OFF (Desligado): para dados não processados |
|
Potencial (Ec) |
-2,5 V a +2,5 V com incrementos de 10 mV |
|
Taxa de dados |
1/(duração do pulso) Hz |
|
Forma de onda |
Programável de várias etapas livre com até 30 coordenadas de potencial de tempo (t, E) e duração máx. de pulso de 4 s; pontos de tempo em incrementos de 10 ms |
|
Tempo de amostragem |
O intervalo de amostragem é livremente programável, definido pelos marcadores de início e término |
|
Intervalo |
10 nA a 200 μA em incrementos de 1, 2 ou 5 |
|||
|
Potencial (Ec) |
-2,5 V a +2,5 V com incrementos de 10 mV |
|||
|
Taxa de dados |
1 Hz |
|||
|
Taxa de varredura |
1 a -100 mV/s em incrementos de 1, 2, 5 |
|||
|
Ciclo |
Parcial, completo, contínuo |
|
Uso |
Apenas para utilização interna |
|
Armazenamento de solvente |
< 2000 m |
|
Intervalo de temperatura de operação |
10 a 35 °C |
|
Intervalo de umidade operacional |
20% a 80% de umidade relativa |
|
Intervalo de tensão |
Detecção automática de 100 a 240 VCA |
|
Flutuação de tensão |
Tensão de entrada de 100 a 240 VCA +/- 10%† |
|
Frequência de linha |
50 a 60 Hz |
|
Requisitos de energia |
260 VA |
† A redução de capacidade pode ser necessária em baixas tensões de entrada.
|
Dimensões |
|
|
Peso |
14,4 Kg (32 lb) sem célula de fluxo ou coluna (versão SSC) |
|
Largura |
22 cm (8,7 pol) |
|
Altura |
44 cm (17,3 pol) |
|
Profundidade |
43 cm (16,9 pol) |
|
Segurança e conformidade com EMC (Compatibilidade eletromagnética) |
CE (Esquema CB), UL e CSA (aprovação cMETus) |
|
Ruído acústico |
45 dBA (detector ligado e porta fechada) |
|
Título de peça |
Número de peça |
|
Detector 3465 Electrochemical |
725000673 |
|
Detector 3465 Dual Flow Cell Electrochemical |
725000686 |
|
Célula de fluxo de 2 mm com WE (Eletrodos de trabalho) de carbono vítreo/Eletrodos de referência de ponte salina (utilizada para qualificação) |
700013052 |
|
Kit de célula de fluxo de 2 mm com WE (Eletrodos de trabalho) de carbono vítreo/Eletrodos de referência de ISAAC (Prata in-situ/cloreto de prata), VT03 (utilizada para qualificação) |
205004215 |
Visão geral

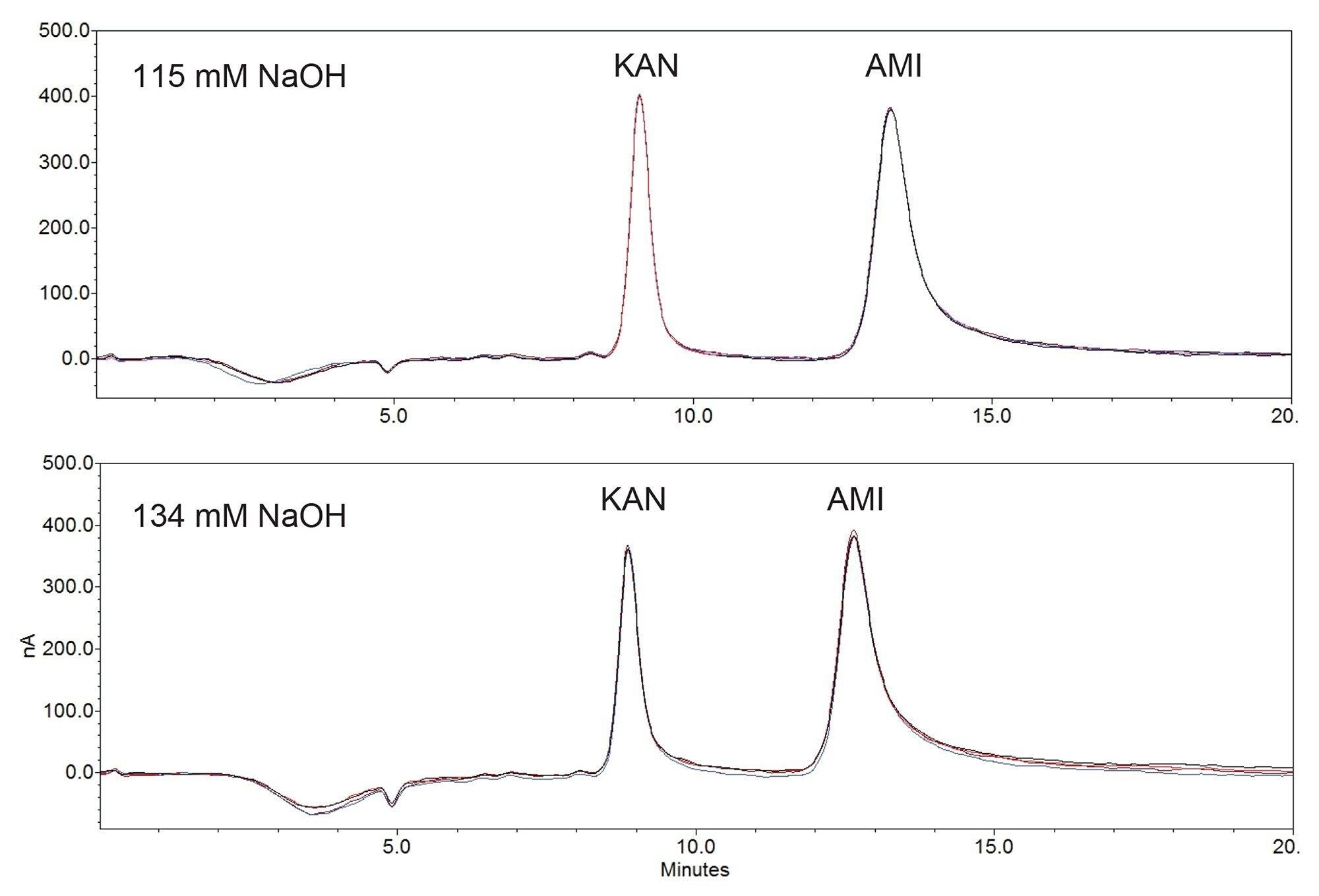

- Seletividade para uma ampla variedade de aplicações, como catecolaminas, aminoglicosídeos, carboidratos, neurotransmissores, fenóis e tióis com várias opções de célula de fluxo, eletrodo e modo de detecção
- Sensibilidade para análise de ultratraços para detectar concentrações tão baixas quanto 10 ρmol/L e tão altas quanto µmol/L
- Simplicidade de operação mais versatilidade com controle do Empower e utilização com o portfólio de cromatografia líquida (LC, Liquid Chromatography) da Waters
- Confiabilidade respaldada pelo suporte a aplicações e serviço da Waters e prontidão para conformidade com a norma 21 CFR Parte 11
Utilização recomendada: Para análise de ultratraços compatível com aplicações de escala analítica e de microdiâmetro
Cabeçalho de recursos
Sensibilidade avançada
- Obtenha uma análise de ultratraços
- Elimine interferências de matriz com um filtro digital avançado
- Melhore a estabilidade operacional térmica com o forno blindado de Faraday
Flexível para atender a suas necessidades
O 3465 é controlado pelo software de aquisição e gerenciamento de dados cromatográficos (CDS) Empower líder do setor e é compatível com os Sistemas Arc HPLC, Alliance, ACQUITY Arc e ACQUITY UPLC H-Class, sistemas 1515 isocráticos e de gradiente baseados no Empower CDS, sistemas baseados no QS e Breeze quando configurados com um conversor analógico/digital eSat/IN. Existem duas configurações do 3465 ECD: uma tem suporte para o controle de uma única célula de fluxo e a segunda tem suporte para o controle independente de células de fluxo duplas.
