Alliance HPLC システムおよび RI 検出器を用いた中間蒸留物中の芳香族炭化水素種類の ASTM D6591（IP548）に準拠した測定

本アプリケーションブリーフでは、ディーゼル燃料および石油蒸留物中の単環、2 環、3 環、および多環の芳香族炭化水素含有量の ASTM D6591（IP548）分析法に準拠した測定における、Waters 2414 示差屈折率検出器と組み合わせた Waters Alliance HPLC システムの使用に焦点を当てています。この装置システムのセットアップは、分析法に設定された規準に適合し、直線性、分離能、精度の基準を上回っていることが実証されています。

アプリケーションのメリット

• 広範囲の種類の溶媒に適合しており、順相アプリケーションに対応します。
• ユーザーが交換可能な一般的な部品のメンテナンスは工具不要。システムのダウンタイムを最小限に抑えます。
• 科学文献で最も広く使用されている HPLC カラムの一つを活用します。
• Empower 3 クロマトグラフィーデータシステムを使用した一元管理の分析法、データ、電子承認、レポート作成により、データインテグリティが確保されます。
• Empower は、パーソナル、ワークグループ、またはエンタープライズの各バージョンにより、お客様のラボの規模に合わせることができます。

この高速液体クロマトグラフィー（HPLC）分析法は、ASTM D6591 に準じて、沸点が 150 ～ 400 ℃ の範囲のディーゼル燃料および石油蒸留物中の、単環、2 環、3 環、および多環の芳香族炭化水素含有量の測定を対象にしています¹。

排気物質および燃料燃焼特性（セタン価として測定）に影響を与える要因である、モーターディーゼル燃料中の芳香族炭化水素種類の合計レベルを確認することは重要です。モーターディーゼル燃料中の芳香族炭化水素の合計含有量および多環芳香族炭化水素の含有量は、環境規制機関により制限されているため、適切な分析測定を用いてコンプライアンスを示すことが必要となります¹。

燃料完成品が安全で規制適合していることを保証するには、芳香族炭化水素の含有量レベルが、ASTM D6591 の分析法で評価され、基準範囲内に収まっている必要があります。

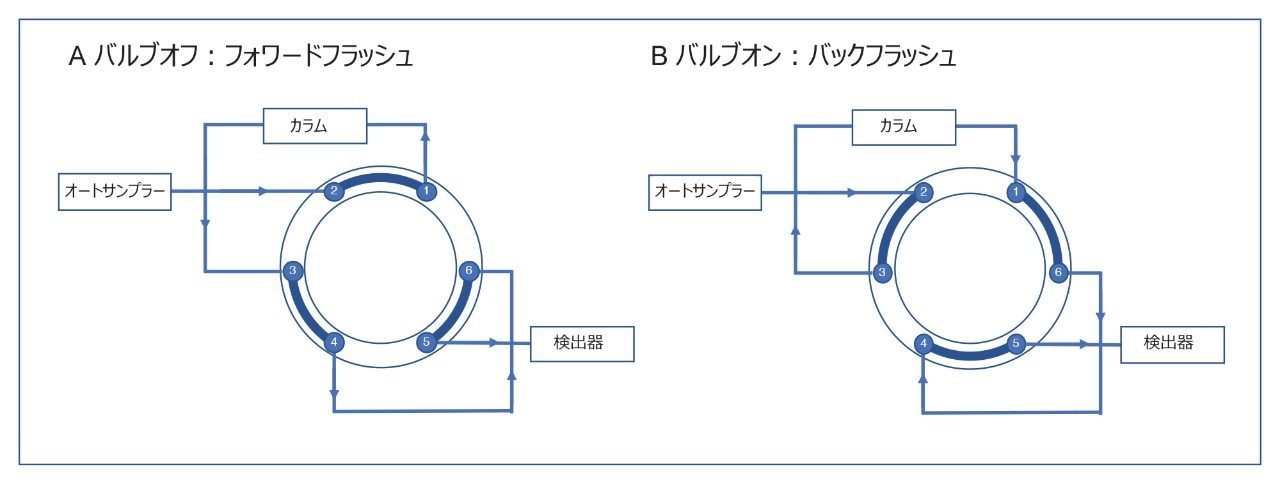

本アプリケーションブリーフでは、Waters 2 ポジション 6 ポート切り替えバルブ、示差屈折率検出器（RID）を搭載し、Empower 3 クロマトグラフィーデータシステムを使用する Alliance HPLC システムで、芳香族炭化水素、順相条件で ASTM D6591 分析法に準拠して測定できることを実証しています。この装置セットアップを使用して、石油蒸留物および航空燃料中の単環および 2 環の芳香族炭化水素含有量の ASTM D6379(IP436) 分析法に準拠した測定も行えます²。

ASTM D6591 に概説されている実験条件に従いました。

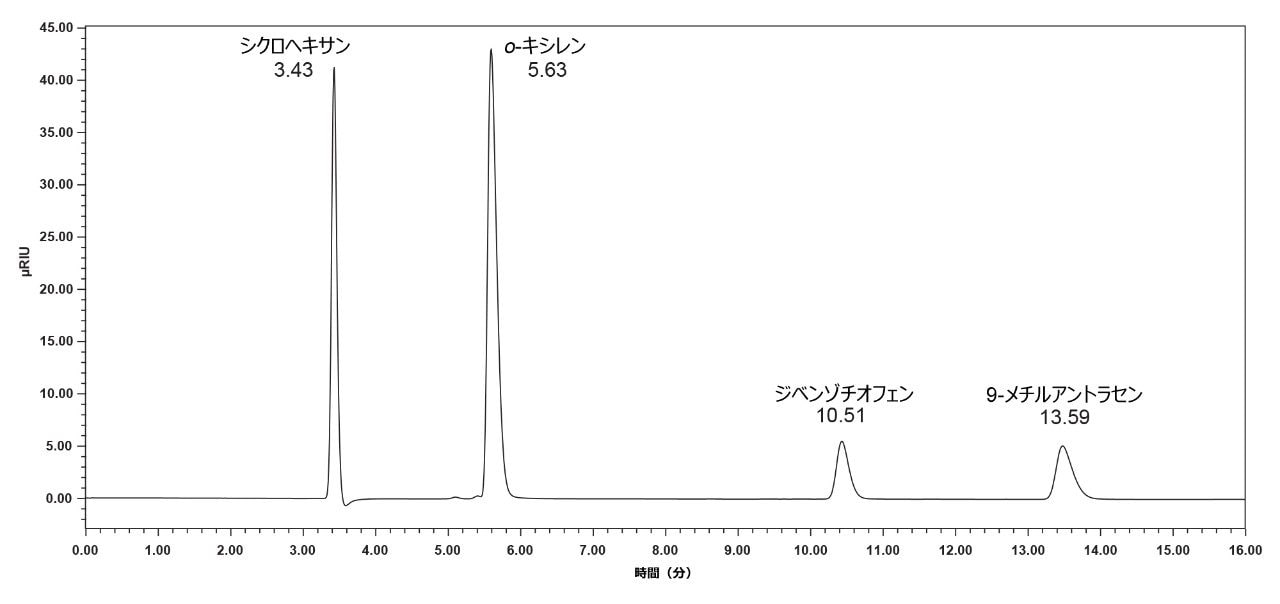

システムパフォーマンス標準試料（SPS）はフォワードフラッシュモードのみで注入し、ASTM D6591 基準に沿って分析法のバリデーションを行いました。SPS に含まれるすべての化合物のベースライン分離が達成されており（図 2）、o-キシレンとシクロヘキサンの分離は ASTM の標準レベルを大幅に超えていました。

2 環の芳香族炭化水素（DAH）であるジベンゾチオフェン（t_A）、3 環以上の芳香族炭化水素（T+AH）である 9-メチルアントラセン（t_B）の保持時間（秒単位）を使用して、バックフラッシュモードに切り替える時間（時間 B）を以下の式を用いて計算することができます。

B = t_A + 0.4 (t_B-t_A)

非芳香族、単環芳香族（MAH）、および DAH 化合物を溶出させるために、キャリブレーション標準試料をフォワードフラッシュモードで注入しました。次に、バルブをオンにして、時間 B にバックフラッシュモードに切り替えて、T+AH 標準試料を単一のシャープなピークとして溶出しました。キャリブラント標準試料の検量線は、定量性について優れた直線性を示し、o-キシレン、1-メチルナフタレン、およびフェナントレンについて、r² 値が 0.999 を超えていました（図 3）。

精度を評価するため、キャリブレーション標準試料 2 の繰り返し注入を行いました。各化合物について、ピーク保持時間およびピーク面積の RSD はそれぞれ、0.03% および 0.5%（MAH）、0.04% および 0.2%（DAH）、0.01% および 0.4%（T+AH）を下回っていました。

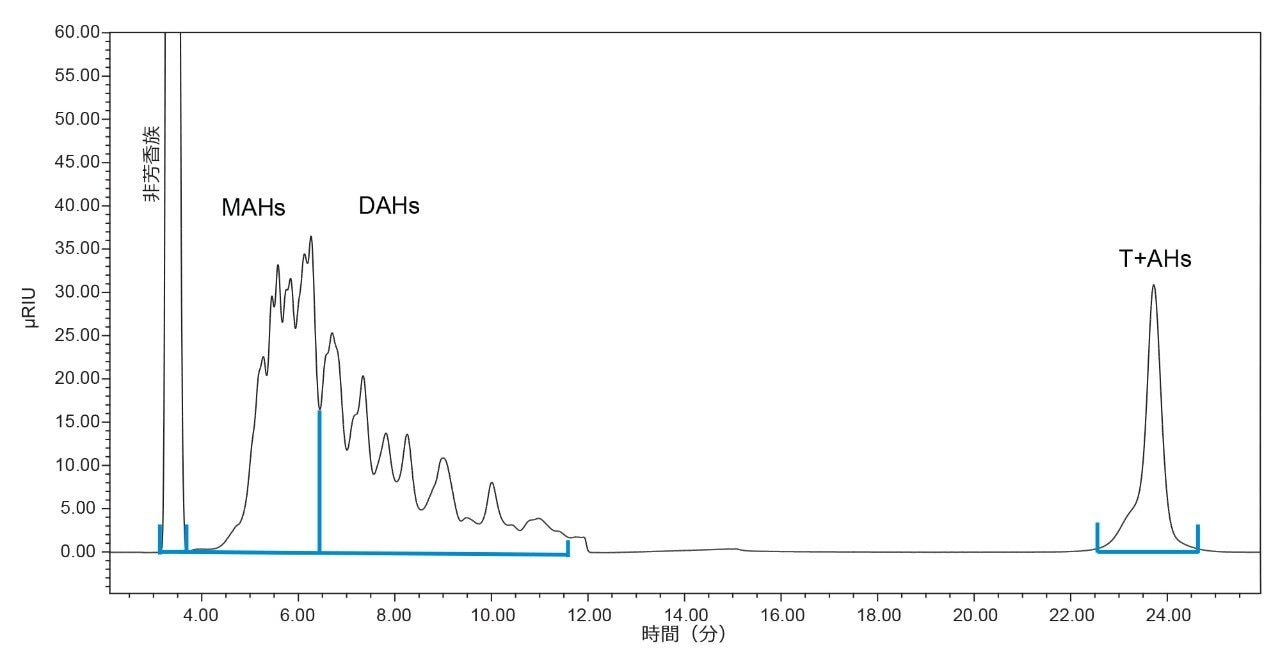

実際のサンプルについて装置システムを評価するため、英国のガソリンスタンドで収集したディーゼルサンプルをヘプタン中に 1:10 に希釈し、注入しました。ディーゼル注入のクロマトグラム例（図 4）により、非芳香族、MAH、DAH、T+AH の分離が ASTM D6591 に準拠した定量に対して十分であることが示されました。

Waters 2 ポジション 6 ポート切り替えバルブを備えた Waters Alliance HPLC システムを Waters 2414 示差屈折率検出器と組み合わせることで、中間蒸留物中の芳香族炭化水素の測定における、ASTM D6591(IP548) 標準分析法の適用に必要な性能要件を大幅に上回っていることが示されています。装置のセットアップは、ASTM 標準分析法に適合して、直線性、分離能、精度の基準を満たしており、また、キャリブレーション係数により、芳香族炭化水素の定量に適した優れた直線的なレスポンスが示されます。

1. American Society for Testing and Materials (ASTM): ASTM D6591–19, Standard Test Method for Determination of Aromatic Hydrocarbon Types in Middle Distillates – High Performance Liquid Chromatography Method with Refractive Index Detection, https://www.astm.org/Standards/D6591.htm.
2. Determination of Aromatic Hydrocarbon Types in Aviation Fuels and Petroleum Distillates with the Alliance HPLC System and RI Detection According to ASTM D6379 (IP436), Waters Application Note 720006977EN, 2020.
